Всеволновый uSDX трансивер. Версия платы 3.1 на два диапазона

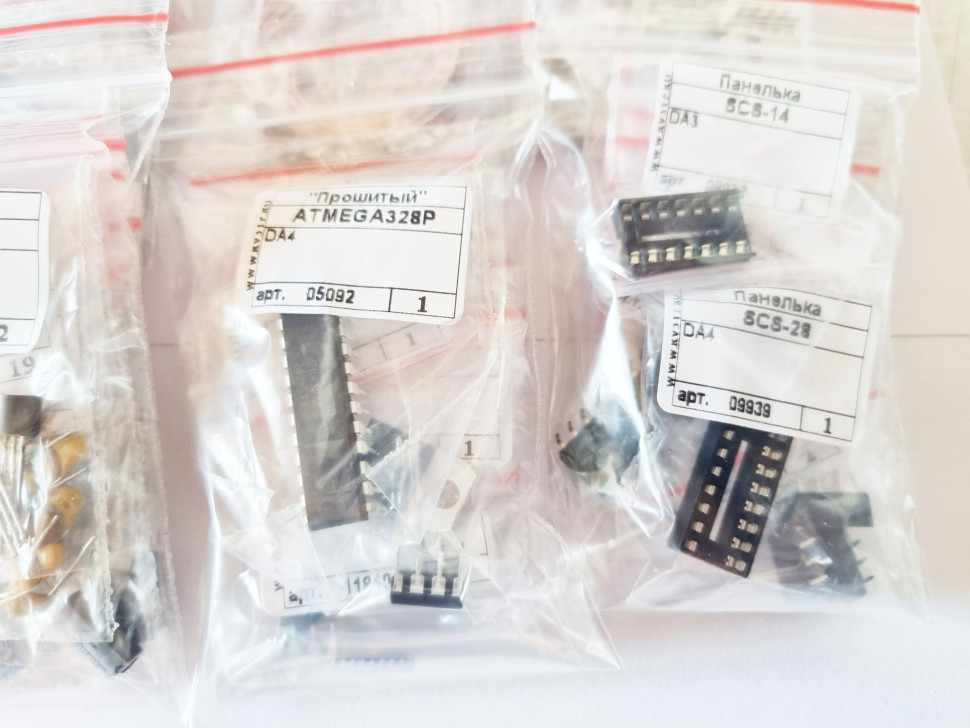

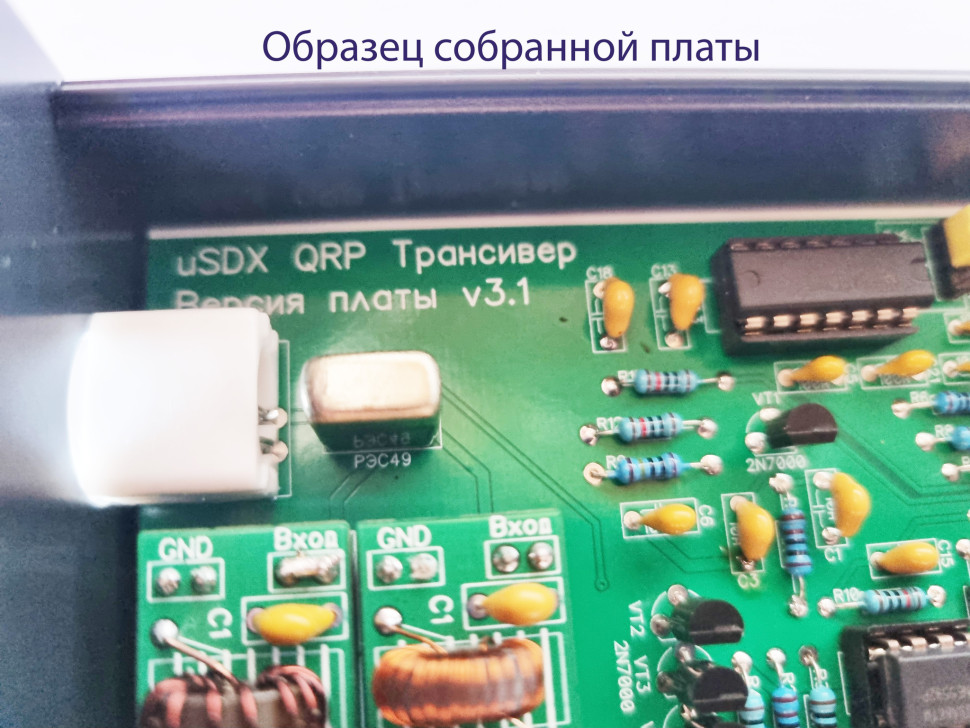

Набор для сборки всеволнового трансивера uSDX на 2 диапазона. В комплекте: - все компоненты для сборки основной платы - Фронтальная панель с дисплеем, энкодером; динамик + ручка в подарок! - Задняя панель с разъемом антенны, питания и штекер к разъему. - набор для сборки плат ФНЧ-1: 2 шт. Диапазон можно выбрать перед началом сборки (номиналы конденсаторов для всех диапазонов в наборе). - Документация и схемы распечатаны в цветном варианте + в электронном виде. Версия платы V3.1  Микросхемы LM386, NE5532, 74ACT00 в DIP корпусах. Устанавливаются на панельках.  Подключение двух плат ФНЧ с управлением реле РЭС49. Питание реле 6В или 12В выбирается соответствующим разъемом на плате.  Исправлены площадки для пайки транзисторов 2N7000, убран VT5 (2N7000 в старом исполнении схемы)  Добавлена полноценная маркировка компонентов на печатной плате с отображением номера и номинала. Это позволяет определенно быстро и производить монтаж компонентов без ошибок.  Полностью переделана фронтальная плата. На лицевую плату устанавливаются дисплей и энкодер, которые соединяются с основной платой короткими проводами. Это удобно как для монтажа, так и для ремонта  Добавлена задняя панель в комплект набора.  Платы Arduino nano не очень хорошо себя показали в монтаже и настройке трансивера, поэтому принято решение вернуть процессор ATMEGA328 в DIP корпусе. Кварц 20МГц также вернулся на плату. Простота монтажа и запуска основной платы вновь актуальна.  Модуль si5351 больше не нужно подвергать распайке, и менять резисторы. Теперь все работает «из коробки». uSDX - это простой и экспериментальный (управляемый классом E) приемопередатчик SSB и CW SDR. Его можно использовать в режиме QRP SSB или (в сочетании с ПК) использовать для цифровых режимов, таких как FT8, JS8, FT4. Он может быть настроен в диапазонах 80 м-10 м в режимах LSB/USB (верхней и нижней боковой полосой) с полосой пропускания 2400 Гц. Трансивер имеет выход PEP SSB мощностью до 5 Вт и оснащен программным обеспечением full Break-In VOX для быстрого переключения RX / TX в голосовых и цифровых операциях. Каскад передачи SSB реализован полностью цифровым и программным способом: в основе ATMEGA328P лежит дискретизация входного аудио и восстановление SSB-сигнала путем управления фазой PLL SI5351 (посредством крошечных изменений частоты более 800 Кбит / с I2C) и управления мощностью PA (через ШИМ на схеме формирования ключа). Таким образом, может быть реализован SSB-сигнал с высокой энергоэффективностью класса E; конструкция с ШИМ-управлением класса E делает SSB-трансивер простым, крошечным, прохладным, энергоэффективным и недорогим (т.е. нет необходимости в неэффективном по мощности и сложном линейном усилителе с громоздким теплоотводом, как это часто наблюдается в SSB-трансиверах). Для обустройства трансивера в корпус рекомендуем использовать классический из алюминиевого профиля размерами 105х55мм. - Корпус трансивера в комплект набора не входит!
