Усилитель низкой частоты на TDA2003 (версия платы 2.0)

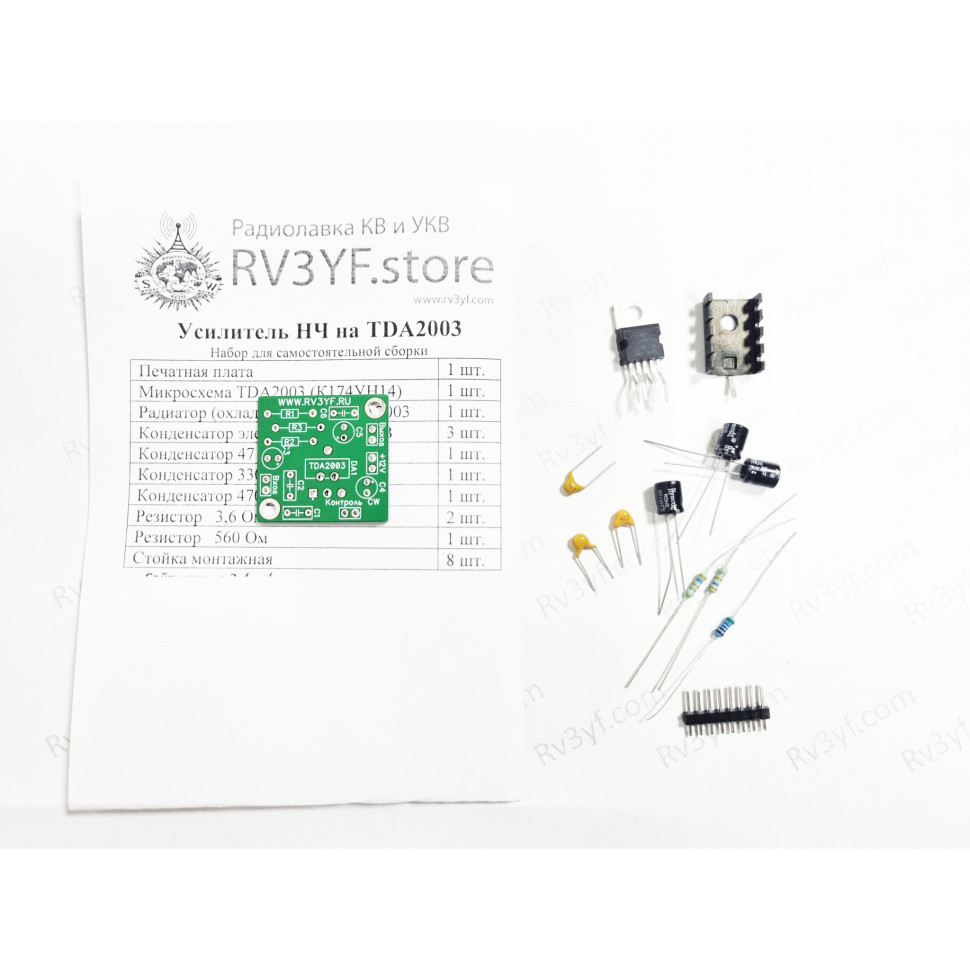

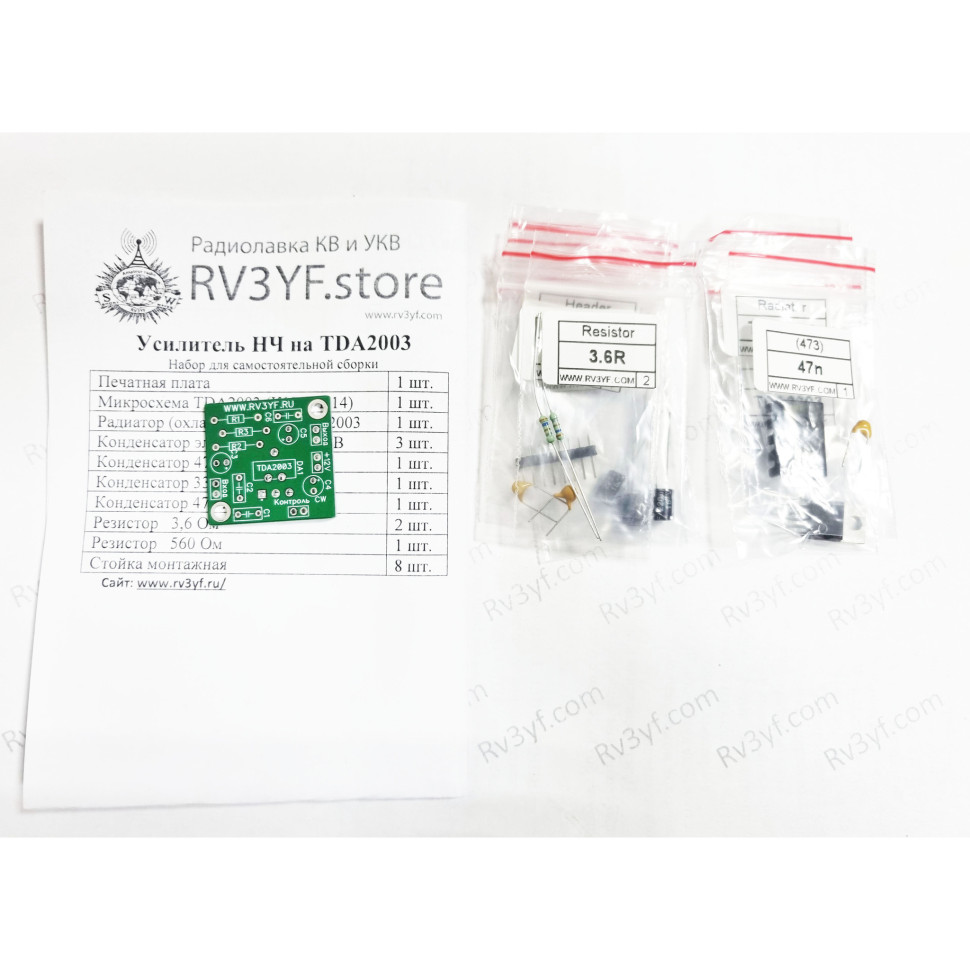

Набор для самостоятельного изготовления платы усилителя низкой частоты на TDA2003. Предлагается простой усилитель низкой частоты на микросхеме TDA2003 (К174УН14), которая представляет собой усилитель мощности низкой частоты с номинальной выходной мощностью 10Вт на нагрузке 2 Ом, 5Вт на нагрузке 4 Ом, 2,5Вт на нагрузке 8 Ом, диапазон рабочих частот 20-20000 Гц. Микросхема TDA2003 имеет встроенную тепловую защиту и защиту от коротких замыканий на выходе. Преимущества данной микросхемы заключаются в небольшом количестве дополнительных элементов, небольшом токе потребления, не критичность к источнику питания (ток около 1 ампера, а напряжение питания при рекомендуемом 13,5 В может лежать в пределе от 8 до 16,5 В), допускает кратковременную работу при температуре корпуса до 100 градусов. Для нормальной эксплуатации усилителя микросхему необходимо установить на алюминиевый радиатор, предварительно нанеся на место контакта микросхемы с радиатором теплопроводящую пасту КПТ-8. Если уровень входного сигнала может превысить 1 вольт, микросхема может выйти из строя. Для регулировки уровня входного сигнала необходимо добавить к входу схемы переменный резистор. Во избежание выхода из строя микросхемы и электролитических конденсаторов, соблюдайте полярность при подключении источника питания. Состав набора: печатная плата размер 32х30 мм, микросхема TDA2003, радиатор к ней, конденсаторы, резисторы.
