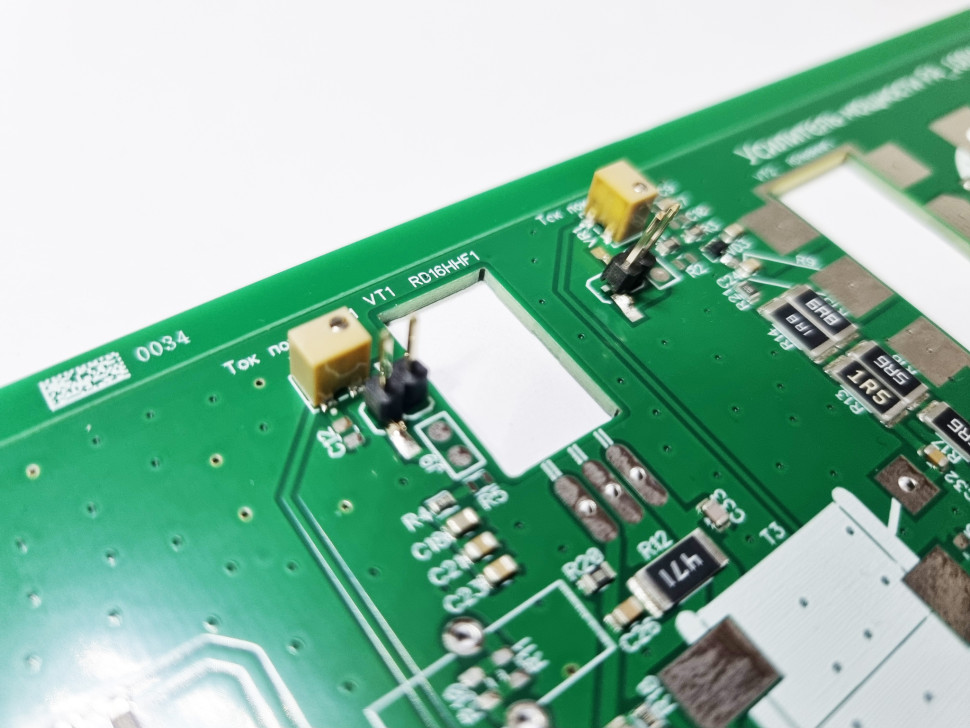

Печатная плата усилителя мощности на 100Вт.
Универсальная.
Первый каскад на RD06HHF1.
Драйвер на RD16HHF1
Выходные транзисторы: RD100HHF1 или RD70HHF1
Первый каскад можно отключить, и подключать сигнал непосредственно на драйвер RD16HHF1
Конструкция и схема усилителя проверены в серийном аппарате Волк KT100S. Схема простая в сборке и настройке. Усилитель запускается без "танцев с бубном".
Что в комплекте?!
- Предварительно собранная плата smd-компонентов: резисторы, конденсаторы, диоды. Собрано на заводе, автоматическая пайка SMT
- Щечки для изготовления двух трансформаторов для сердечников 10х6х5 и 16х8х6.
- Документация по сборке трансформаторов, схемы принципиальная и монтажная. Рекомендации по настройке.
Чего нет в комплекте?!
- Транзистора RD06HHF1
- Транзисторов RD16HHF1
- Транзисторов RD100HHF1
- Сердечников и ферритов для изготовления трансформаторов
Что нужно для того, чтобы закончить плату?!
- Транзисторы RD06 (1шт), RD16, RD100 по 2 шт.
- Бинокль BN43-1502 или использовать отечественный сердечник на кольце, например 10х6х5 или 12х6х5
- Сердечники 600-1000нн 10х6х5 - 8шт для постройки бинокля Т3
- Сердечники 1000нн 16х8х6 - 12шт для постройки выходного трансформатора Т2.
- Сердечник 13х5х5 (5 шт.) или ближайшие размеры для изготовления дросселей питания транзисторов.
- Ровные руки и аккуратность!
Принцип работы:

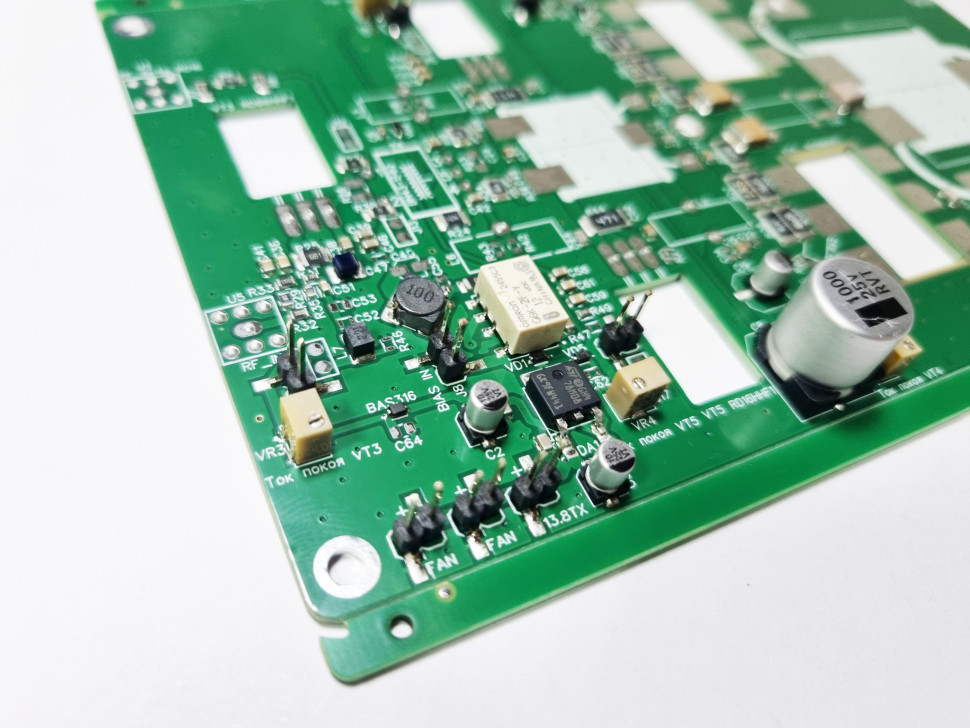

Для запуска усилителя на разъем J8 подается земля; реле RX/TX подает напряжение +12В на стабилизатор, откуда далее идет напряжение на затворы транзисторов. Также, в режиме ТХ подается +12В на разъемы вентиляторов.
В качестве выходных транзисторов можно использовать RD70HHF1 или RD100HHF1. Протестированы в работе обе позиции.
В качестве выходного трансформатора также можно использовать импортный бинокль BN61-002 или сделать самодельный из отечественных колец проницаемостью 1000-2000НН диаметром 16-20мм. В данной конструкции протестированы и прекрасно работают бинокли на основе колец размером 20х12х6.
