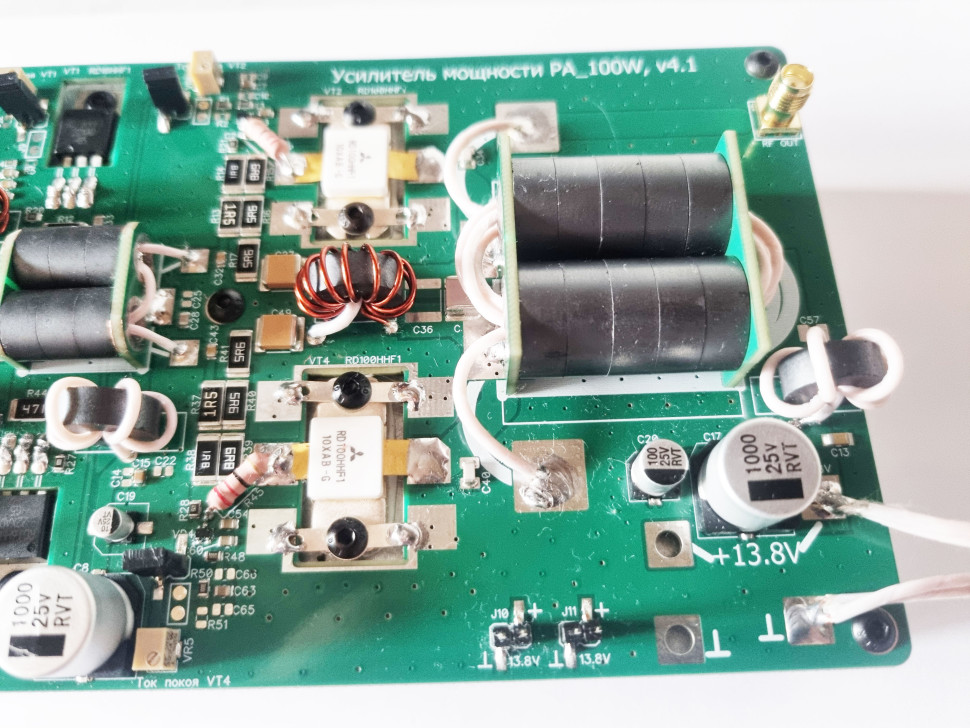

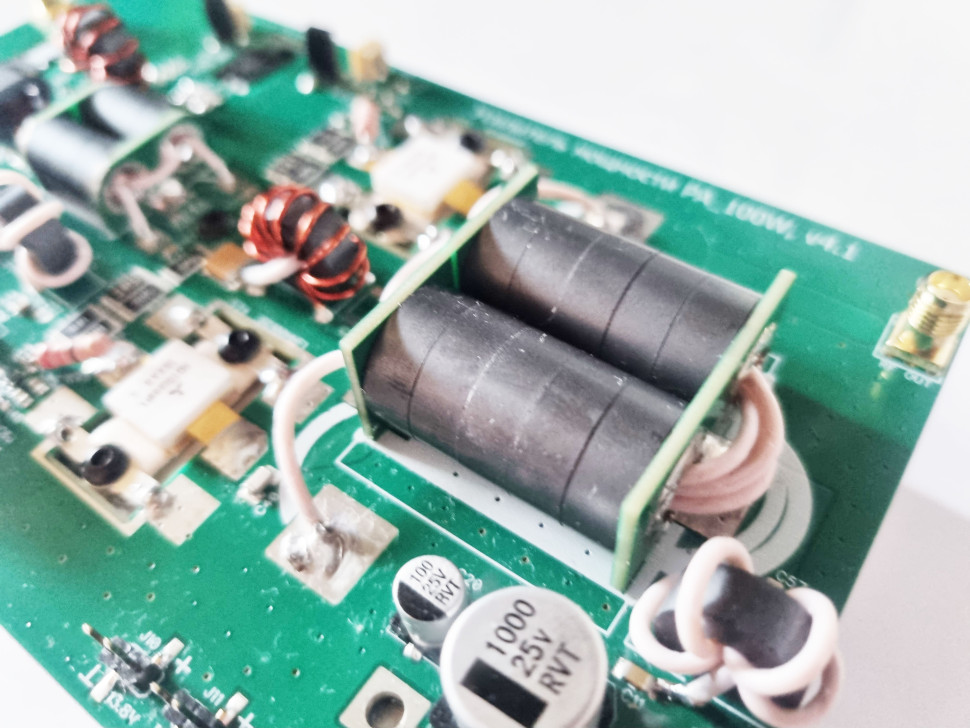

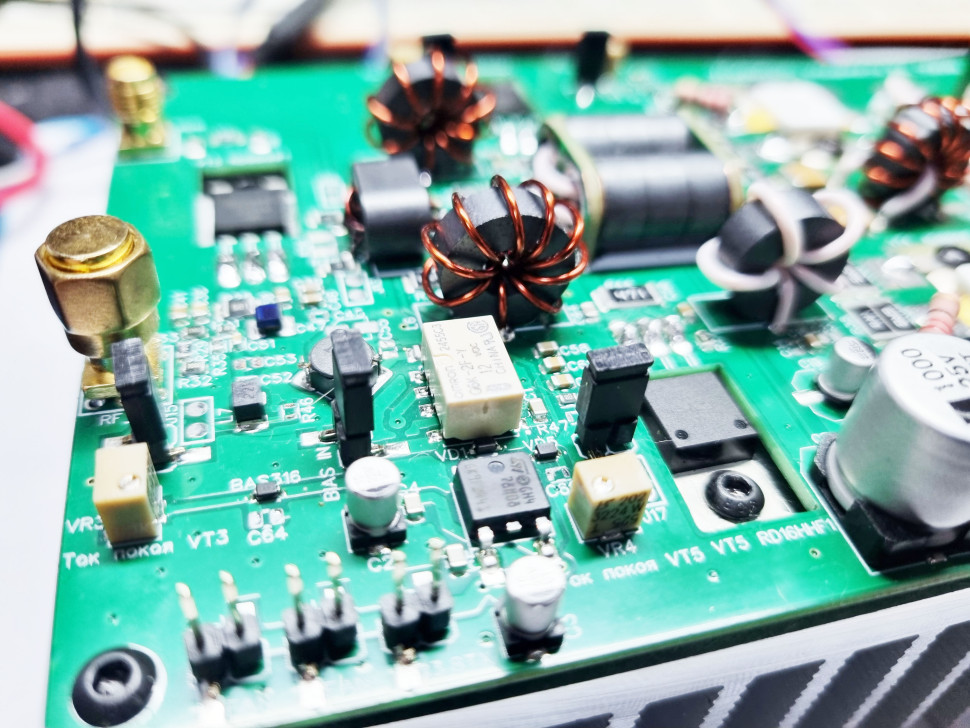

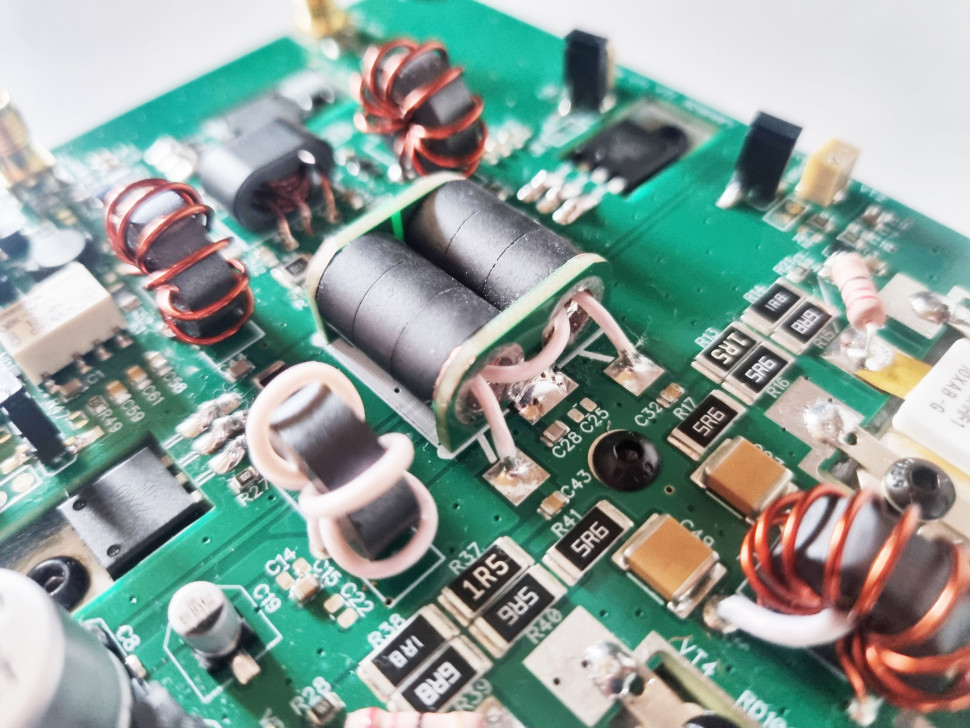

Усилитель мощности до 100Вт на RD100HHF1.
Набор для самостоятельной сборки поставляется без выходных транзисторов RD100HHF1
Первый каскад на RD06HHF1.
Драйвер на RD16HHF1
Выходные транзисторы: RD100HHF1 или RD70HHF1
Первый каскад можно отключить, и подключать сигнал непосредственно на драйвер RD16HHF1
Конструкция и схема усилителя проверены в серийном аппарате Волк KT100S. Схема простая в сборке и настройке. Усилитель запускается без "танцев с бубном".
Что в комплекте?!

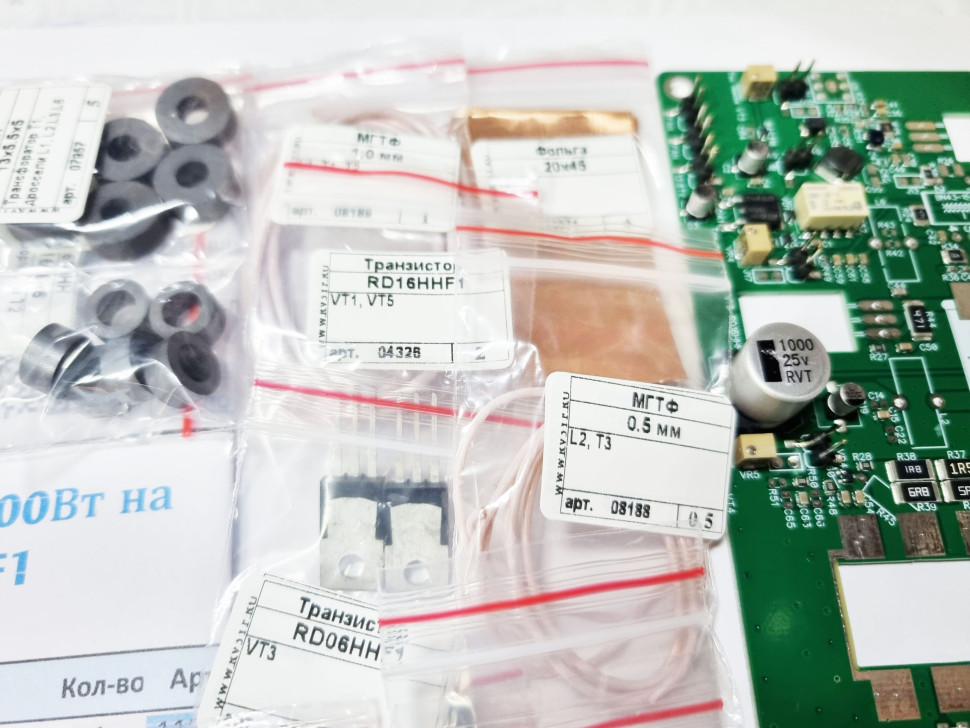

- Предварительно собранная плата smd-компонентов: резисторы, конденсаторы, диоды. Собрано на заводе, автоматическая пайка SMT
- Набор для сборки трансформаторов: платы-щёчки для сердечников 10х6х5 и 16х8х6, фольга, сердечники 10х6х5 и 16х8х6 в необходимом количестве.
- Бинокль BN43-1502, а также все сердечники для изготовления дросселей.
- Транзисторы RD06HHF1 и RD16HHF1 (2 шт.).
- Монтажный провод для изготовления дросселей и трансформаторов
- ВЧ Разъемы (вход, выход)
- Документация по сборке трансформаторов, схемы принципиальная и монтажная. Рекомендации по настройке.
Чего нет в комплекте?!
- Транзисторов RD100HHF1
Транзисторы RD100HHF1 можно приобрести в известном китайском магазине. Рекомендуется при выборе продавца обращать внимание на рейтинг, а также на цену транзисторов. По состоянию на ноябрь 2025 - Средняя цена 1шт около 2500руб.
Принцип работы:
Для запуска усилителя на разъем J8 подается земля; реле RX/TX подает напряжение +12В на стабилизатор, откуда далее идет напряжение на затворы транзисторов. Также, в режиме ТХ подается +12В на разъемы вентиляторов.
В качестве выходных транзисторов можно использовать RD70HHF1 или RD100HHF1. Протестированы в работе обе позиции.
В качестве выходного трансформатора также можно использовать импортный бинокль BN61-002.
В данной конструкции протестированы и прекрасно работают бинокли на основе колец размером 16х8х6 и 20х12х6.
Внимание. Транзисторы проверены перед отправкой тестером. Возврату или обмену вне набора не подлежат. Покупая этот набор, Вы соглашаетесь с этим условием.
