Синтезатор частоты на микросхеме Si5351 на 9 диапазонов, модель 2026, версия 4.1

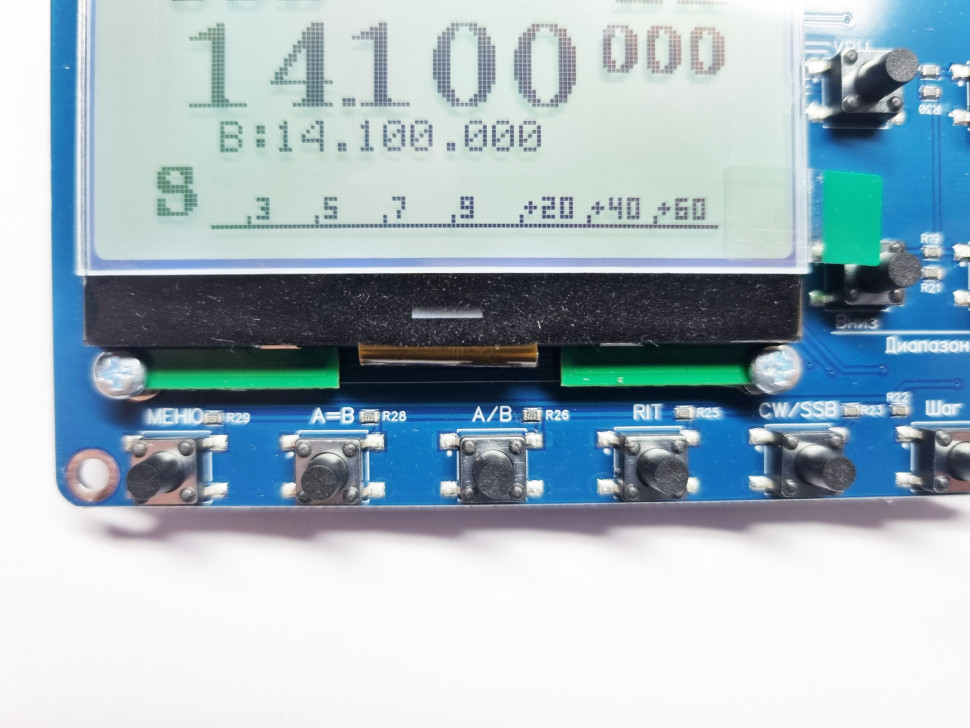

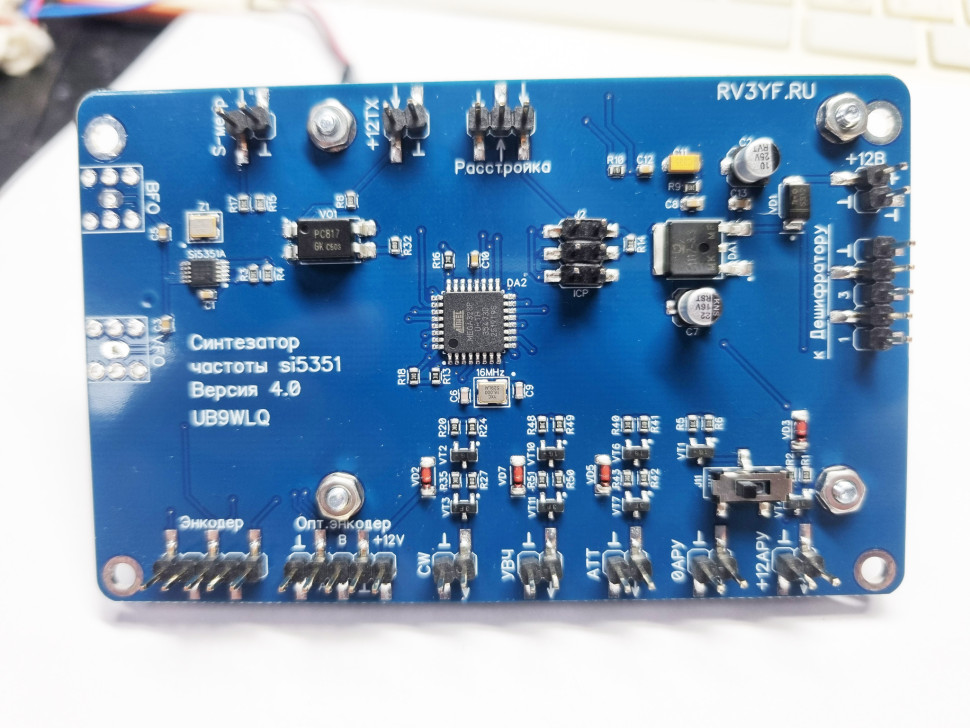

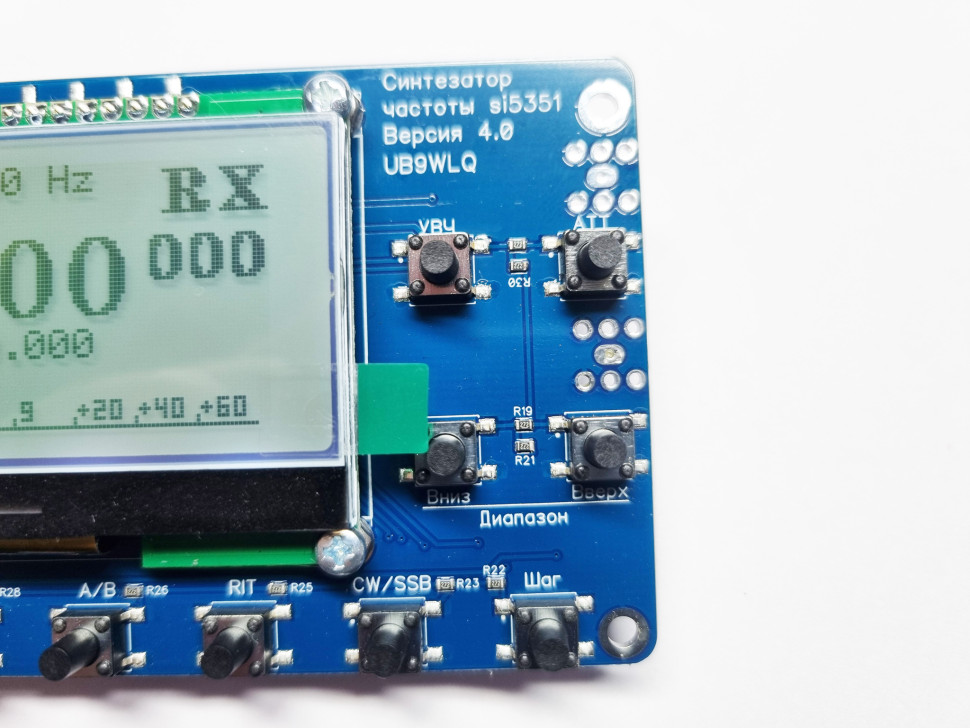

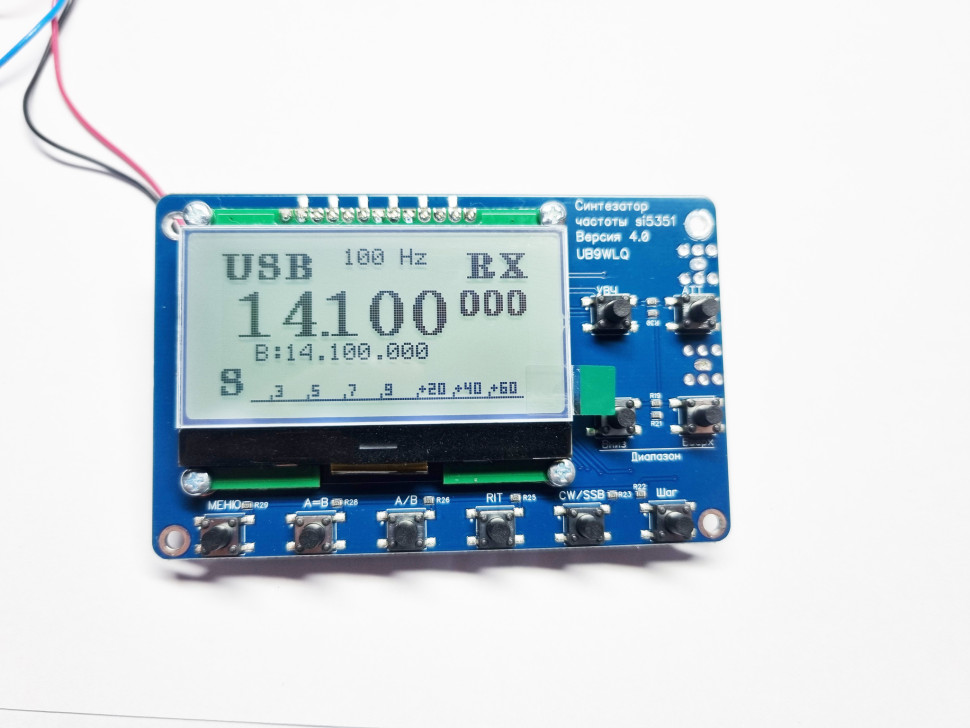

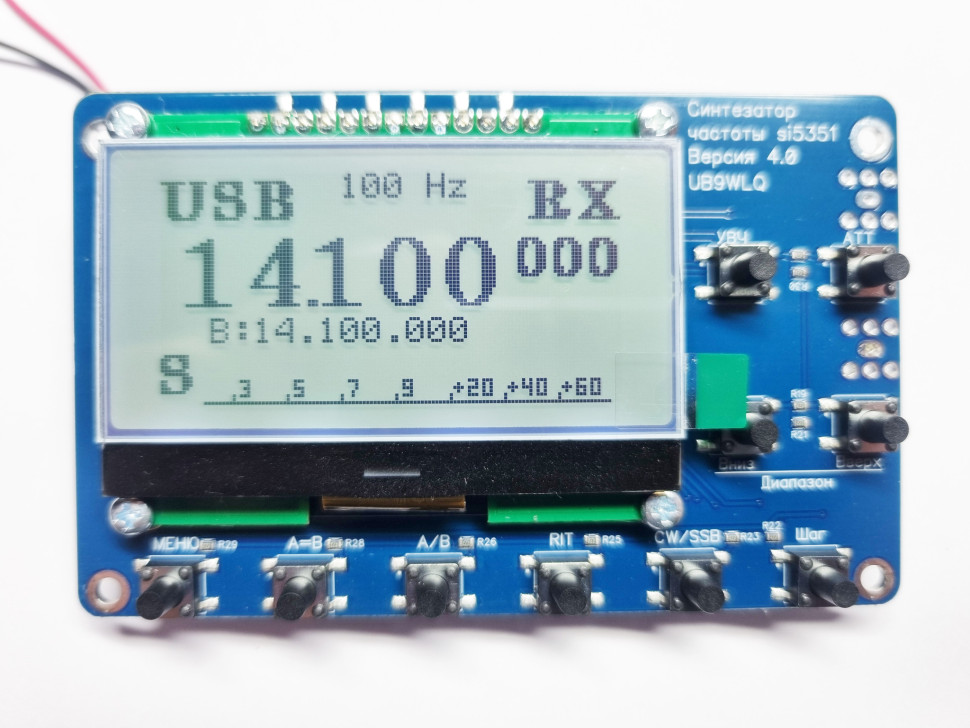

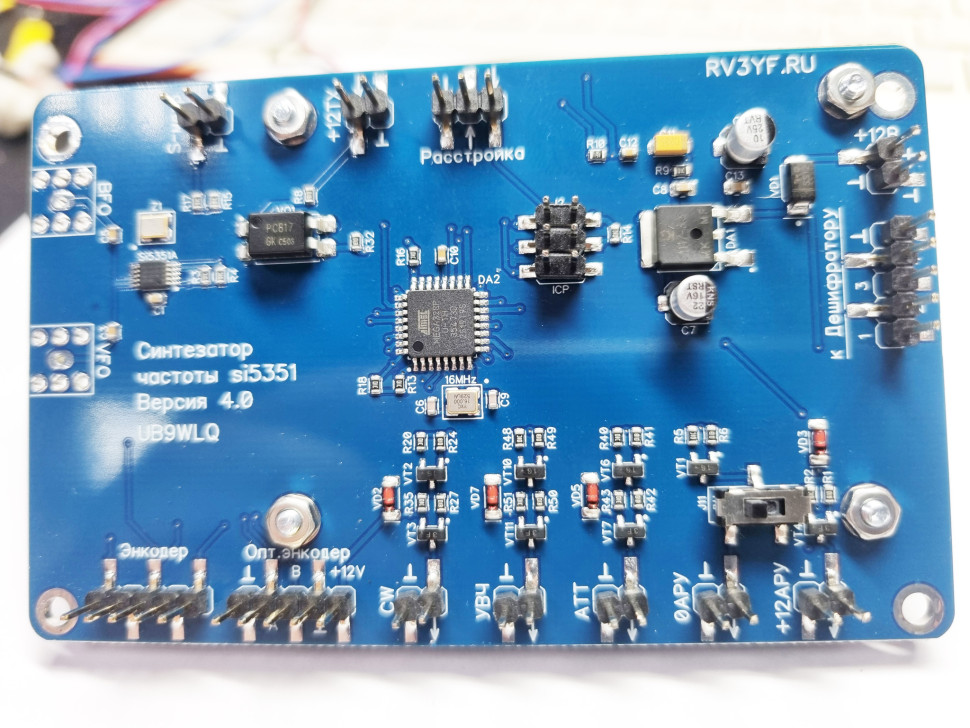

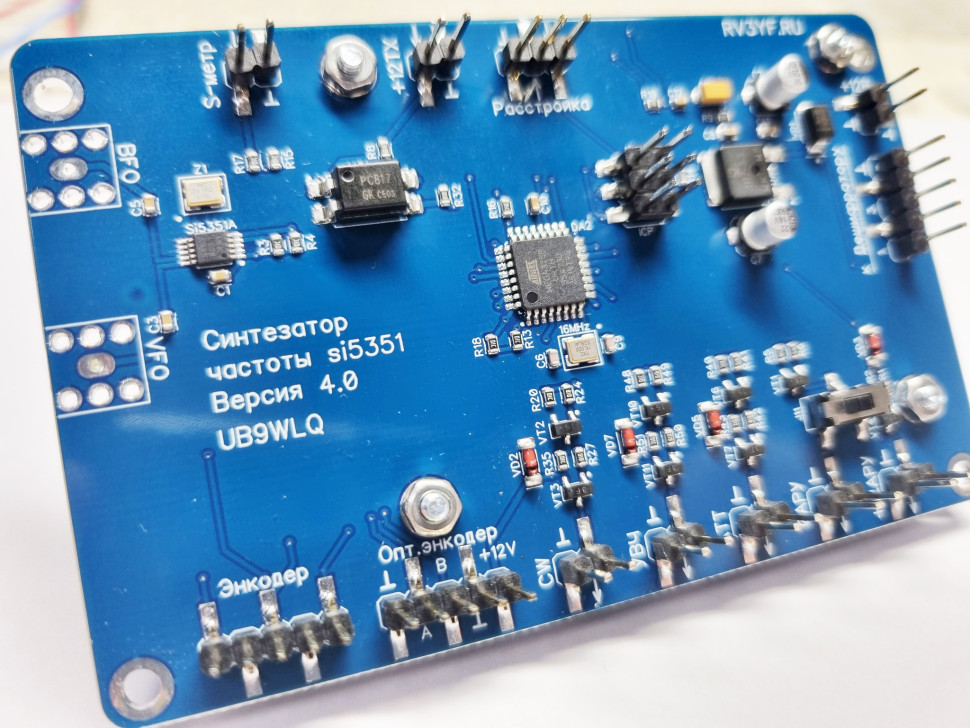

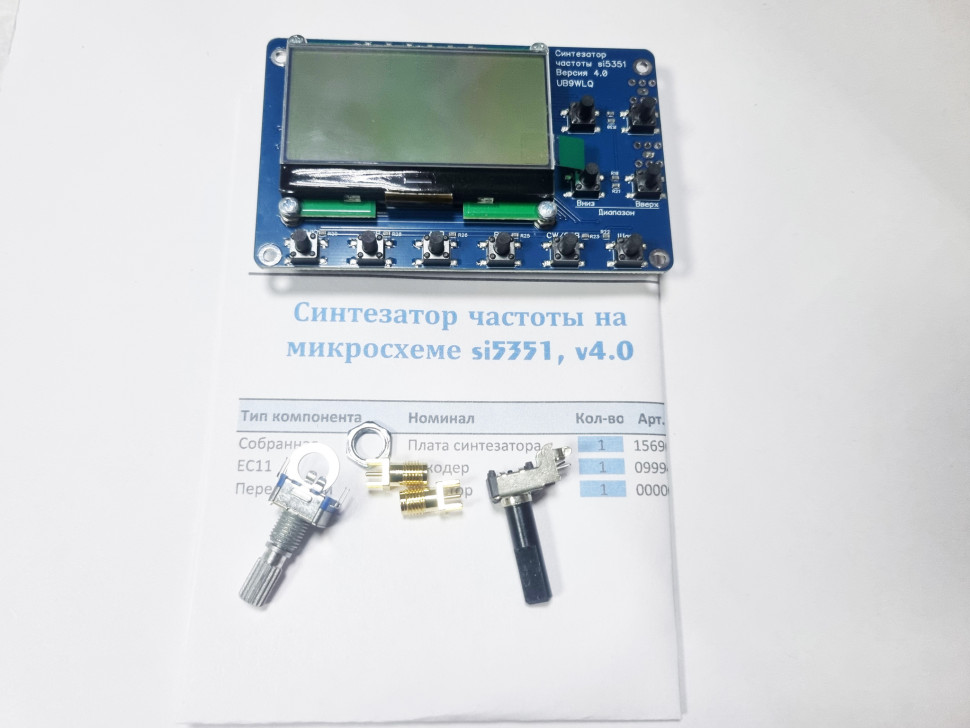

Синтезатор частоты на 9 диапазонов на микросхеме Si5351. Модель 2026. Версия платы 4.1 Собранная плата синтезатора. Изменения в версии 4.0 - Выполнен переход на транзисторные ключи для управления внешними нагрузками: УВЧ, CW, АРУ - Переведен на полный цикл заводской сборки, включая разъемы. - разъемы SMA устанавливаются клиентом вертикально или горизонтально в зависимости от проекта - Предусмотрено крепление дисплея для более жесткой посадки ----------------------------------------- Изменения в версии 3.0 - Добавлена возможность подключать оптические энкодеры, т.е. можно использовать как механические, так и оптические энкодеры. Оба типа энкодеров могут работать одновременно, если необходимо. - Добавлено управление АРУ (есть управляющий выход +12В с платы синтезатора) - Добавлены оптопары для защиты процессора от высокого напряжения - установлены SMA разъемы на выходах гетеродинов - Полностью переработаны разъемы входов-выходов - Переработана схема питания синтезатора - Добавлена функция сохранения основных параметров синтезатора в энергонезависимую память - И самое главное, выполнен переход на smd монтаж. Исходя из этого, платы синтезатора собираются на заводским способом, исключая ручную пайку, за вычетом дисплея и разъемов. ------------------------------------------------ В набор входят: собранная плата синтезатора, энкодер. Технические характеристики * Большой экран - диагональ 7 см. • Два высокостабильных генератора работают в диапазонах от 100 КГц до 99 МГц. Задать можно любую частоту для каждого из генераторов • Управление производится энкодером и кнопками • Возможность изменения шага перестройки: 10Гц, 100Гц, 1000Гц, 100КГц и 1 МГц • Переключение между ГПД (A/B) и память частоты (A=B) • Режимы USB, LSB и CW • Наличие режима расстройки • Поддержка S-метра (0..5В) • Функция блокировки кнопок управления • Запрограммированные диапазоны – 160, 80, 40, 30, 20, 17, 15, 12 и 10метров • 4-х битный выход на переключение диапазонов • Выходы для управления реле CW/SSB, а также на переключение УВЧ и Аттенюатора • Встроенное пользовательское меню для настройки ПЧ, частот опорного генератора для SSB и CW • Процессор Atmel Atmega328P-PU • Высококачественный дисплей разрешением 128х64 пикселей с подстветкой • Генератор частоты на микросхеме Si5351a • Потребление 50-60mA, Питание 5..13,8В. Для переключения диапазонов на диапазонных полосовых фильтрах с процессора подается зашифрованный 4-х битный сигнал. Таблица шифрования диапазонов указана на схеме. Для расшифровки сигнала на 9 диапазонов для диапазонных фильтров используется дешифратор на микросхемах К155ИД10 или К555ИД10. Дешифраторы К155ИД10 (К555ИД10) преобразуют двоичный код, поступающий на входы микросхемы в сигнал низкого уровня, появляющийся на десятичном выходе. Дешифраторы на базе К155ИД10 (К555ИД10) применяется с нагрузками, рабочий ток в которых может достигать 80 мА. Выходы К155ИД10 и К555ИД10 имеют открытые коллекторы. Время задержки распространения сигнала от адресного входа до выхода 50 нс. Ток потребления микросхем – 70 мА размер платы 97х59мм Набор дешифратора в набор синтезатора не входит. Продается отдельно.
