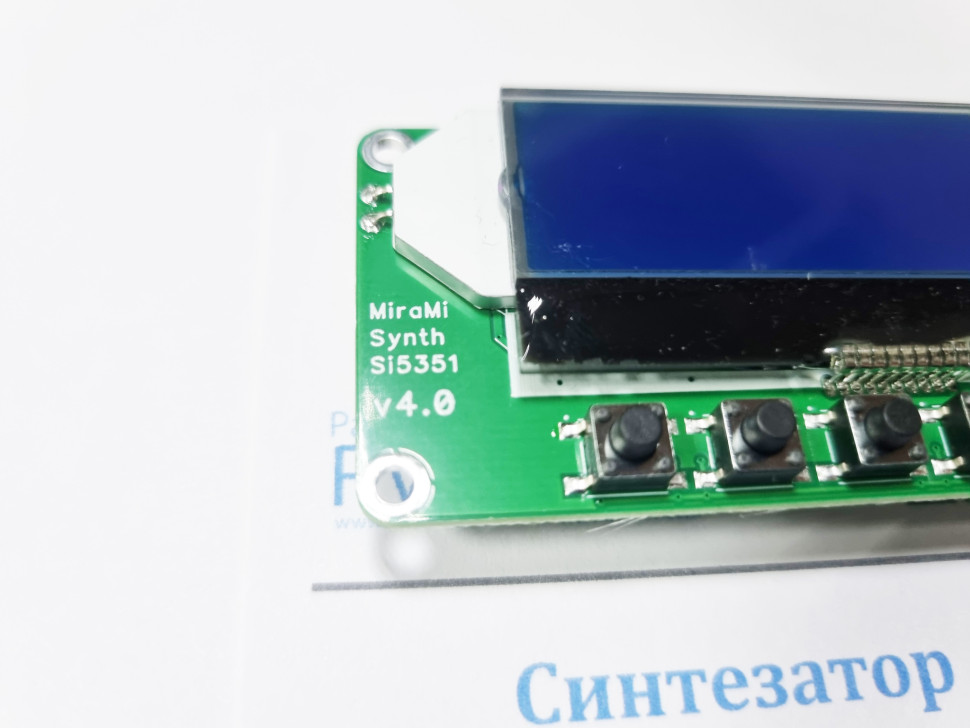

Синтезатор частоты MIRAMI Compact v4

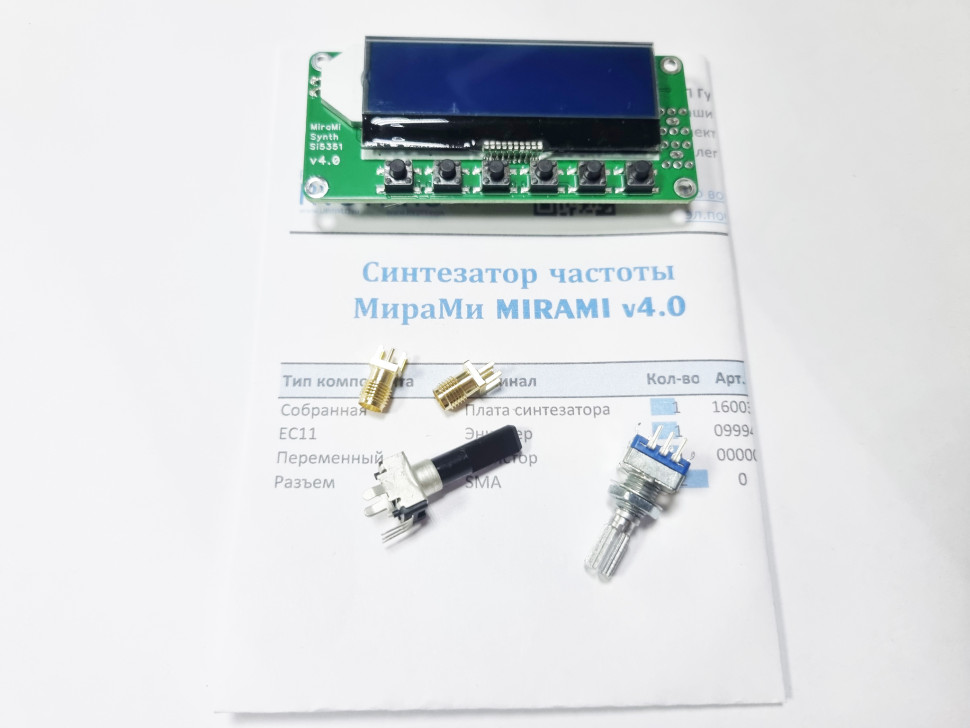

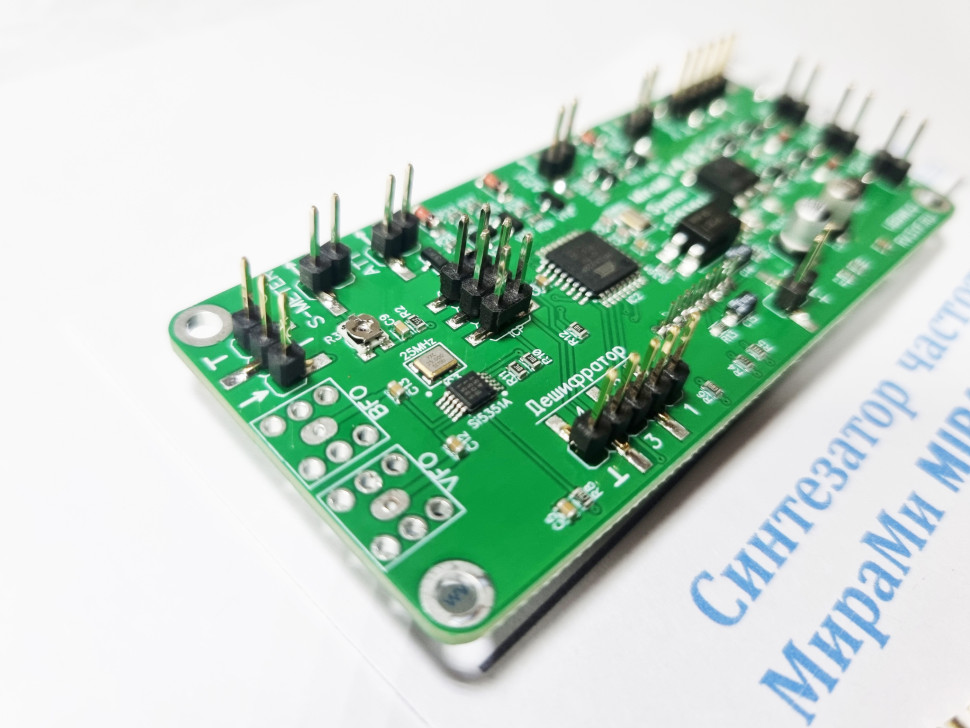

Синтезатор частоты Mirami v4.0 Изменения в версии 4.0 - Полностью переработана трассировка. - Исправлены недочеты. - Плата уменьшена в размерах. Размеры платы 86х38мм - Заменен стабилизатор 3.3В - добавлена понятная маркировка по всем разъемам. - Полный цикл автоматического монтажа на заводе, включая разъемы. - Выходные ВЧ разъемы замены на SMA. Устанавливаются по желанию вертикально или горизонтально (в сторону). Разъемы ходят в комплект поставки. ---------------------------------- Изменения в версии 3.3 - Добавлена оптопара для измерения напряжения TX/RX - небольшие улучшения в коде для увеличения быстродействия синтезатора. --------------------------------- Изменения с версией 3.1 - Добавлен режим расстройки, и переменный резистор включен в комплект - Сделано транзисторное согласование для преобразования +3.3В до 12В на всех выходах АТТ, УВЧ, АРУ, CW, ТОН для непосредственного подключения к основной плате трансивера и ДПФ - Добавлена регулировка сигнала S-метра подстроечным резистором - Добавлены защитные стабилитроны по входам Sметр и прием-передача. - Сделано удобное подключение энкодера. ---------------------------------------- Универсальный. Подойдет для практически для любого приемника и трансивера. Данный синтезатор - это глубоко модифицированная версия простого синтезатора частоты на микросхеме si5351. Выполнен на печатной плате 86х38мм. Толщина собранного синтезатора всего 15 мм (с учетом длины кнопок и высоких радиокомпонентов) Комплект поставки: - Собранный и настроенный синтезатор - Энкодер - Переменный резистор для расстройки Технические характеристики • Два выхода: основной и опорный генератор от 1 до 160 МГц • Управление производится энкодером и кнопками • Возможность изменения шага – 50Гц, 500Гц, 1КГц, 50кГц и 1 МГц • Режимы боковых полос и переключение между ними USB, LSB, CW и AUTO • Управление УВЧ, АТТ, АРУ • Вход и выходы режимов прием/ передача/тон • Встроенный S-метр • Поддерживаемые запрограммированные диапазоны – 160, 80, 40, 30, 20, 17, 15, 12 и 10метров • 4-х битный выход на переключение диапазонов для плат BPF-9, BPF-6, ФНЧ-2 и ДПФ на микросхемах FST3253 • Встроенное меню для настройки ПЧ, частоты опорного генератора и точной калибровки кварца • Режим работы ПЧ: +ПЧ, -ПЧ, ПЧ- и автоматический режим (складываем до 10 Мгц, после 10Мгц вычитаем) • Высокопроизводительный процессор Atmel atmega168A • Ультра контрастный дисплей 16*02 с синей подсветкой. Буквы красивые, белые. 😊 • Генератор частоты организован на микросхеме Si5351a • Малое потребление –45-60mA • Питание 7..12В.
