Шумовой мост «R-15»

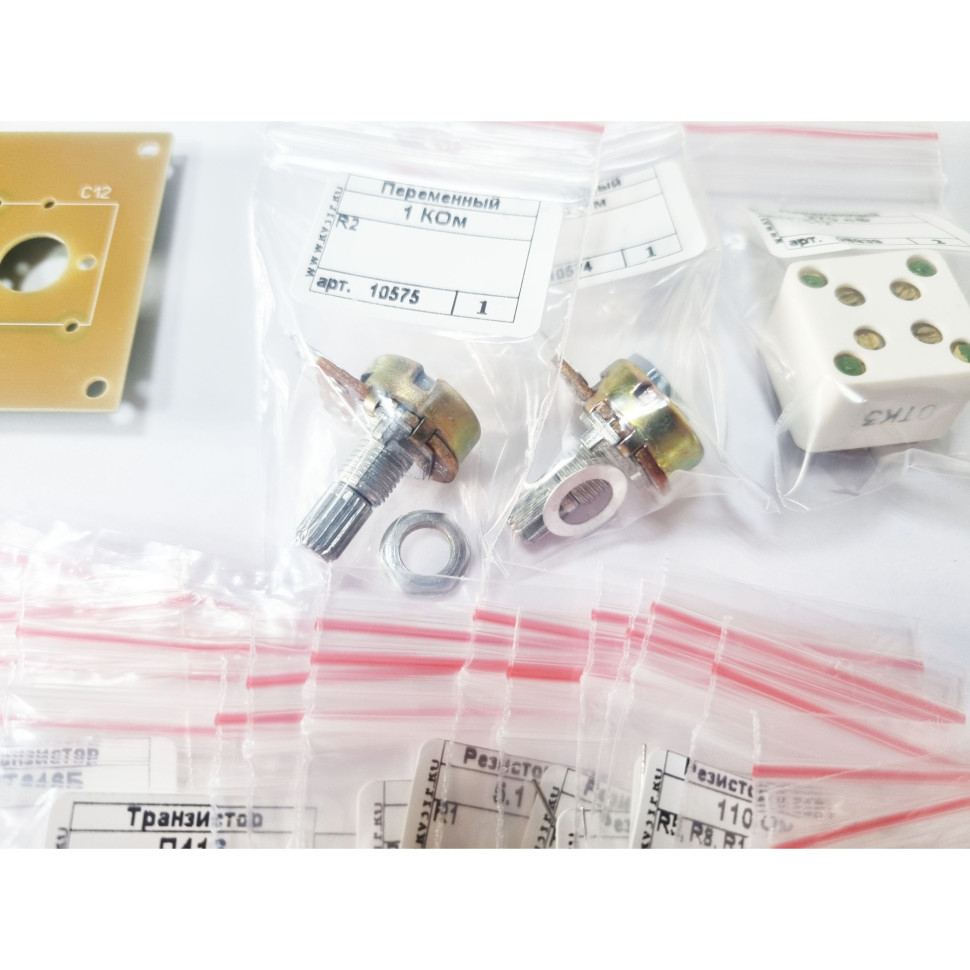

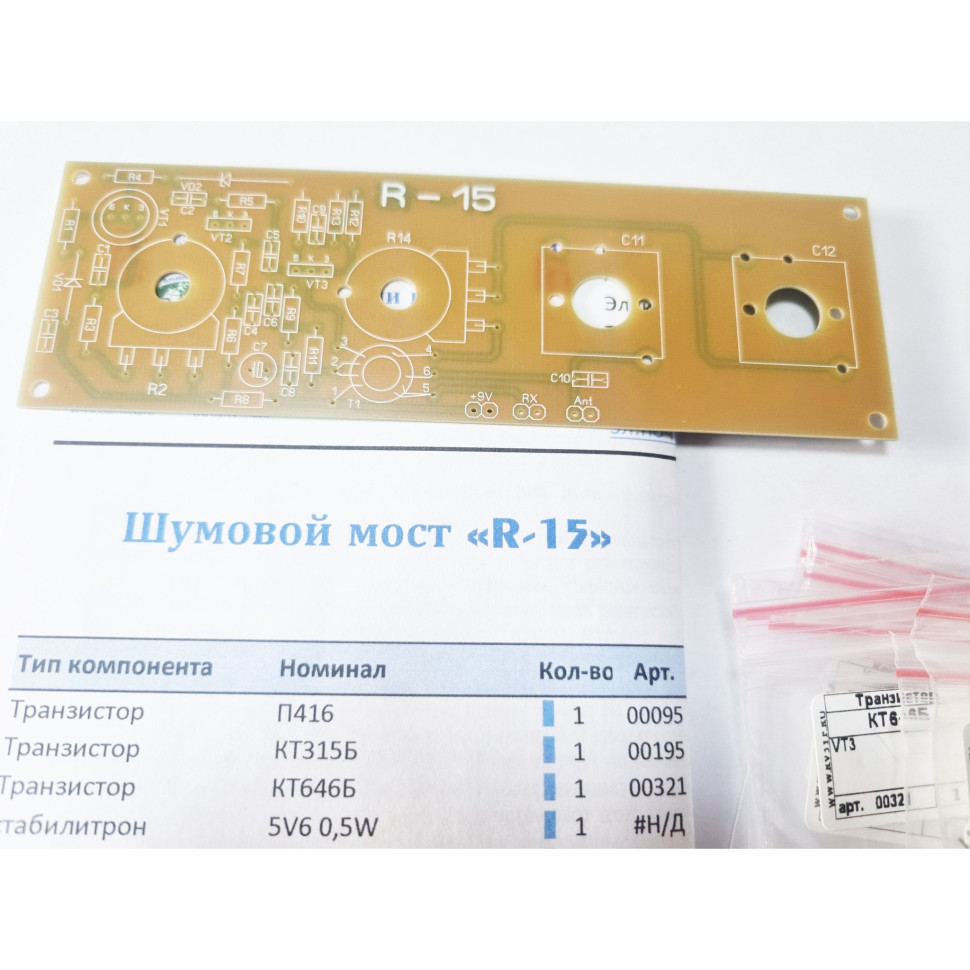

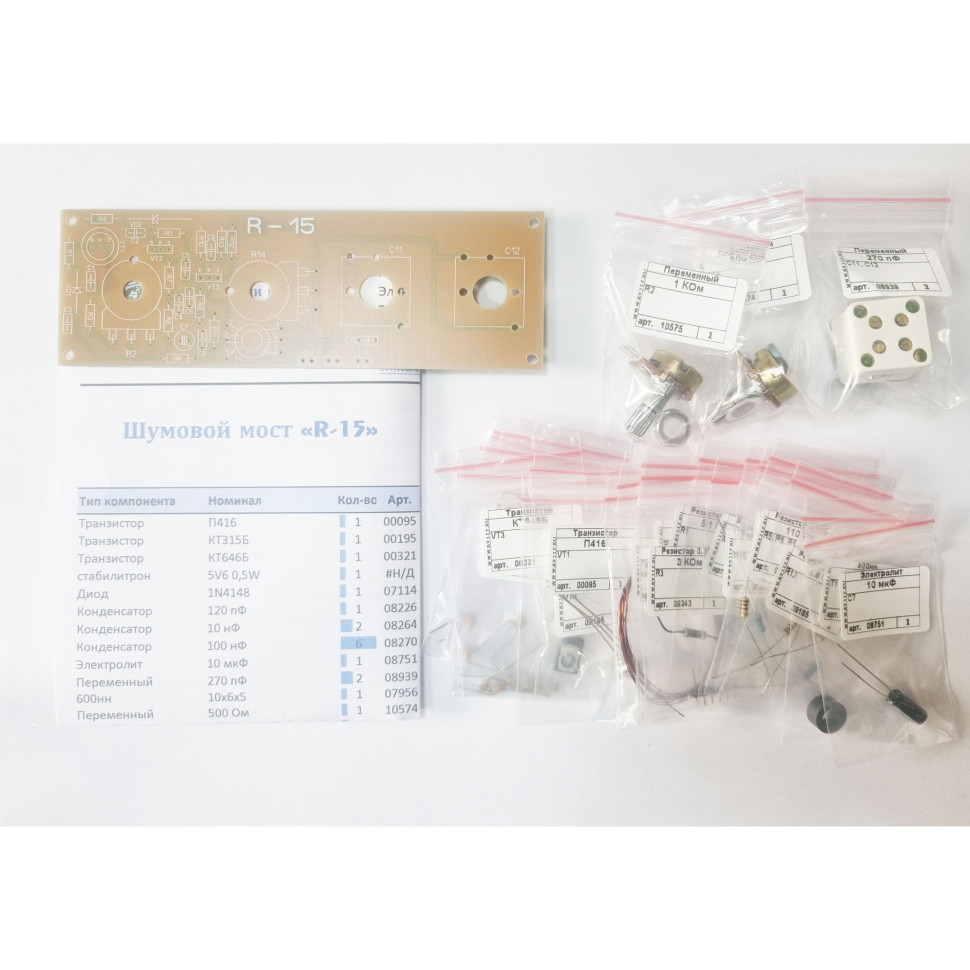

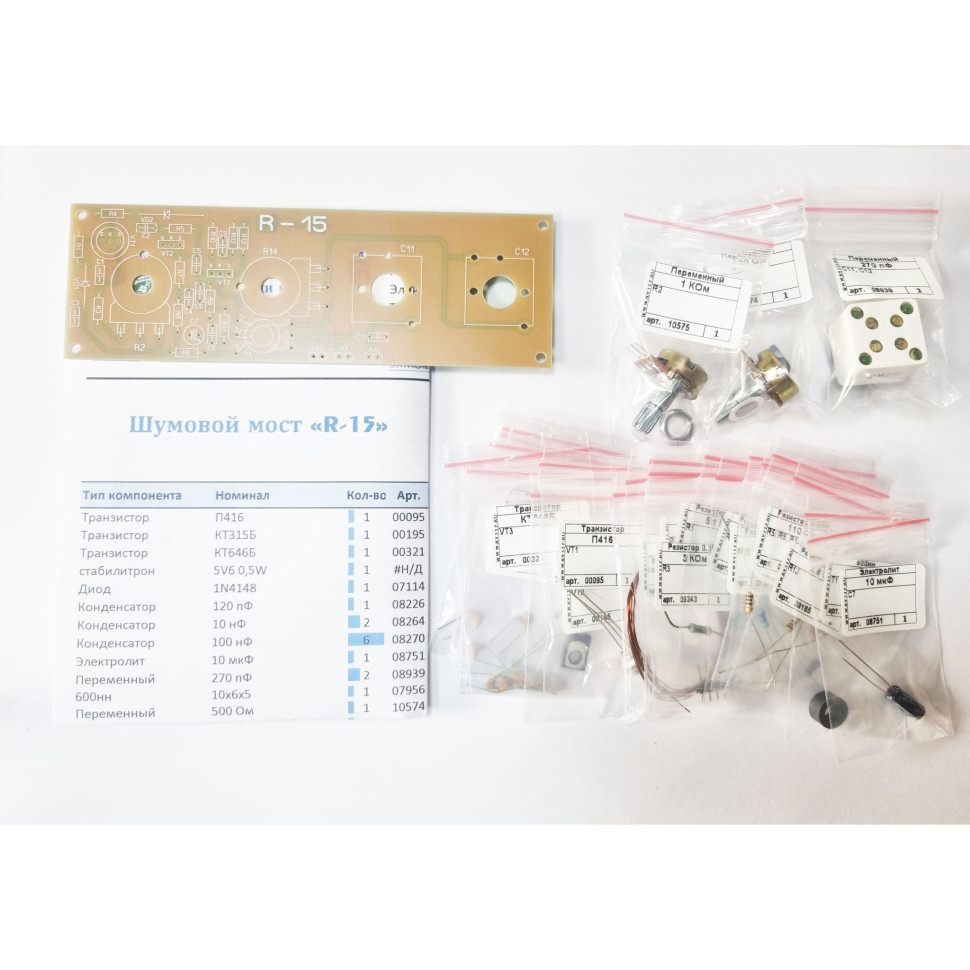

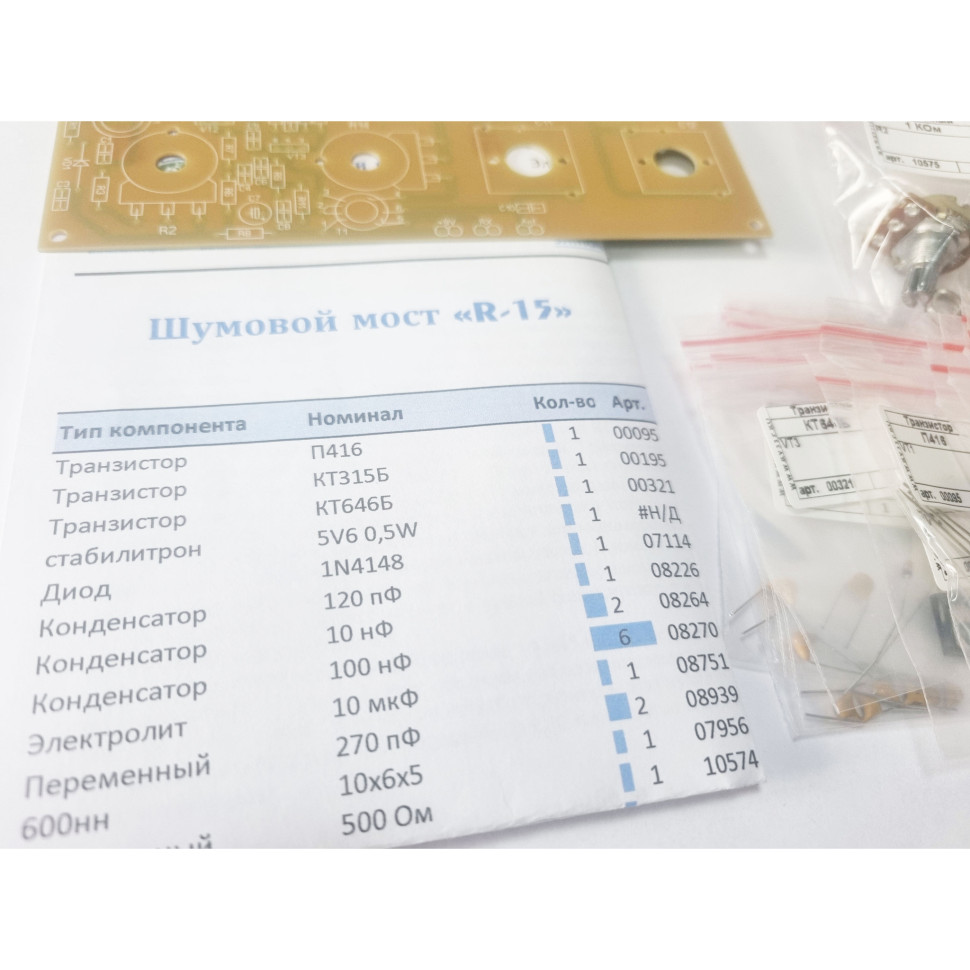

Набор для самостоятельного изготовления шумового моста «R-15» (РЛ. КВ и УКВ 3/2000г.). «R-15» предназначен для измерения и тестирования параметров антенн (волнового сопротивления и резонансной частоты), определения длинны фидера (подобрать с кратностью полу или четверть волне). Источником шума является КС156А. Uпит- 9 В/40 мА. Набор: печатная плата + все р/элементы включая переменные конденсаторы (2 шт.) и ручки управления к ним. При проведении работ по техническому обслуживанию аппаратуры связи шумовой мост используется как прибор для измерения и тестирования параметров различных антенн, линий связи, определения элементов резонансных цепей и их характеристик, измерение импедансов антенн и т.п. С помощью этого прибора можно определить целый ряд необходимых параметров антенн, например, такие как: • Импеданс (волновое сопротивление) и его характер (индуктивный или емкостной) • Резонансную частоту одно и многоэлементных антенн. Пользуясь этим прибором можно определить длину фидера и подобрать при необходимости ее с кратностью полуволне или четвертьволне. В изготовлении сложностей нет и его сборка по силам любому радиолюбителю. Область применения прибора может быть существенно расширена при достаточно близком ознакомлении с принципом его работы. Шумовой мост, как следует из его названия, является устройством мостового типа. Источник шума генерирует частотный спектр сигнала в широком диапазоне и охватывает всю область радиолюбительского коротковолнового участка от 1 до 30 МГц. Шумовой мост работает совместно с радиоприемным устройством, которое используется для детектирования сигнала. Радиоприемное устройство определяет точность измерений. Это может быть радиоприемник типа Р-250, Калина и т.п. Подойдет, в принципе, любой трансивер с цифровой шкалой. Источником шума является стабилитрон типа КС156А. Здесь следует отметить, что некоторые стабилитроны недостаточно «шумят» и следует выбрать наиболее подходящий. Генерируемый стабилитроном шумовой сигнал усиливается широкополосным усилителем на транзисторах. Долее сигнал подается на трансформатор Т1. Регулируемое плечо моста составляют переменные резистор и конденсатор. Измеряемое плечо – конденсаторы и подключаемая антенна с неизвестным импедансом. В измерительную диагональ подключается приемник в качестве индикатора. Когда мост разбалансирован, в приемнике слышен мощный равномерный шум. По мере настройки шумового моста становится все тише и тише. «Мертвая тишина» свидетельствует о точной балансировке, т.е. настройки прибора. Следует отметить, что измерение происходит на частоте настройки приемника. Прибор конструктивно выполнен плате 140х45 мм. На передней панели располагаются: переменные резисторы, переменные конденсаторы. Сбоку - разъемы для подключения радиоприемника и антенны. Питание прибора осуществляется от внутренней батареи типа “Крона” или аналогичный по размерам аккумулятор. Ток потребления не более 50 мА.
