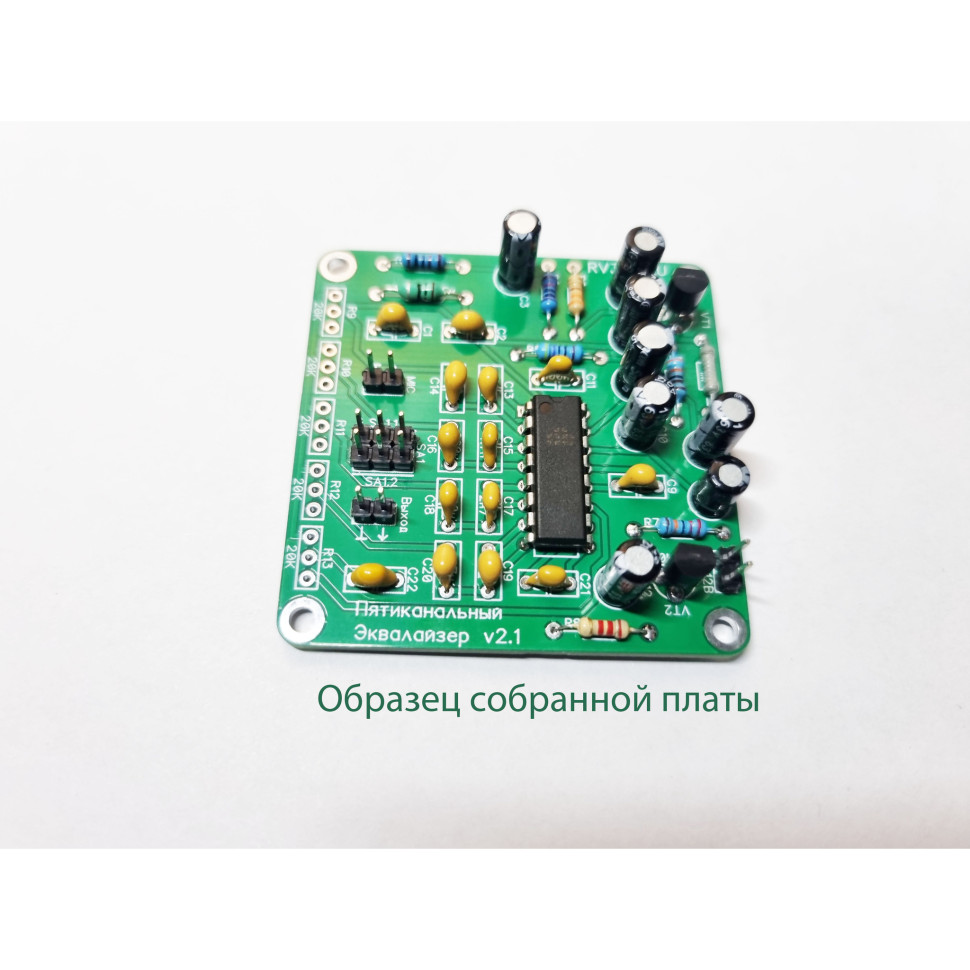

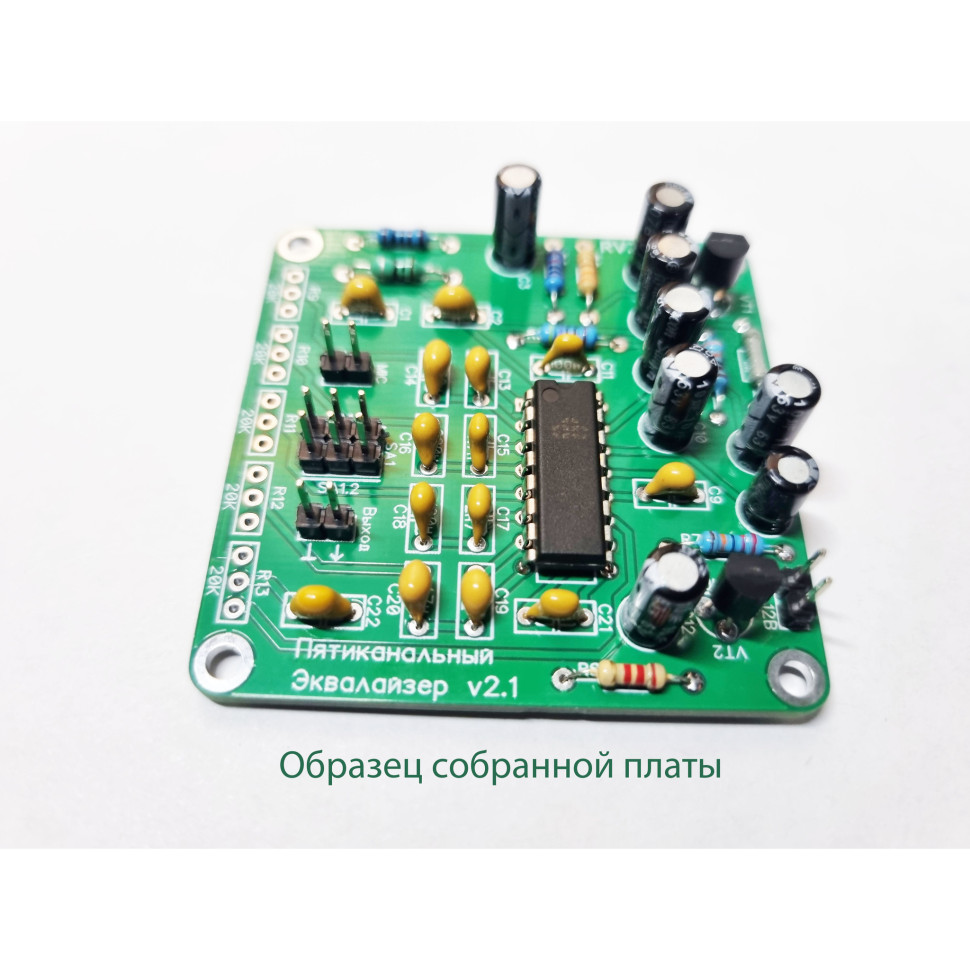

Пятиканальный НЧ эквалайзер для КВ трансивера

Набор для самостоятельного изготовления «Пятиканального НЧ эквалайзера для КВ трансивера». Многие радиолюбители, независимо от того какой трансивер они имеют, пытаются тем или иным способом улучшить качество передаваемого сигнала. У кого тембровая окраска голоса «неправильная», у кого микрофон неподходящий. В самодельных аппаратах коррекция обычно достигается подбором величин конденсаторов и резисторов в соответствующих цепях микрофонных усилителей, либо АЧХ корректируется при помощи простейших регуляторов тембра, владельцы «фирменных» частот покупают дорогие студийные микрофоны и эквалайзеры, применение которых в радиолюбительской технике скорее неоправданно, чем необходимо. Как бы там ни было, применение эквалайзера очень часто позволяет улучшить сигнал, а сделать его можно почти бесплатно, если выкроить пару часов и смастерить предлагаемое устройство самому. Качество сигнала при этом не будет хуже, чем при применении „фирменного“ эквалайзера. Пятиканальный НЧ эквалайзер для КВ трансивера выполняется на микросхеме TA7796P (KA2223), которая была разработана для применения в бытовой технике, добавив усилитель на V1 , чтобы использовать эквалайзер в тракте микрофонного усилителя. Полярность включения разделительного конденсатора на выходе следует уточнить при использовании эквалайзера с конкретным трансивером или ещё лучше применить неполярный конденсатор. Для согласования с трансивером по уровню, на выходе эквалайзера вместо постоянного резистора R8 в цепи эмиттера VT2 лучше поставить подстроечный. Основные характеристики: • Микросхема TA7796P - пятиканальный НЧ моноэквалайзер: • Eпит 4 - 16В; • Iпит 6 мА; • Uвх, Uвых 0,775В (0дб); • Неравномерность АЧХ 20 Гц – 20 кГц 1,5 дб; • Uшума 3 µВ; • Кg 0,007 % при Uвых 245 мВ; • Глубина коррекции ± 11,5 дб; • Aналоги TA7796P: KA2223, DBL1046, M5226P, LA3600. После монтажа устройство начинает работать сразу. Не требует настройки. Регулировка пять полос: 250 Гц, 500 Гц, 1 кГц, 2 кГц, 4 кГц. Микрофонный усилитель. Uпит.- 9…12В. Состав набора: печатная плата размер 52х52 мм, все радиоэлементы необходимые для монтажа.
