Простой трехдиапазонный приемник прямого преобразования (7, 14, 21 МГц)

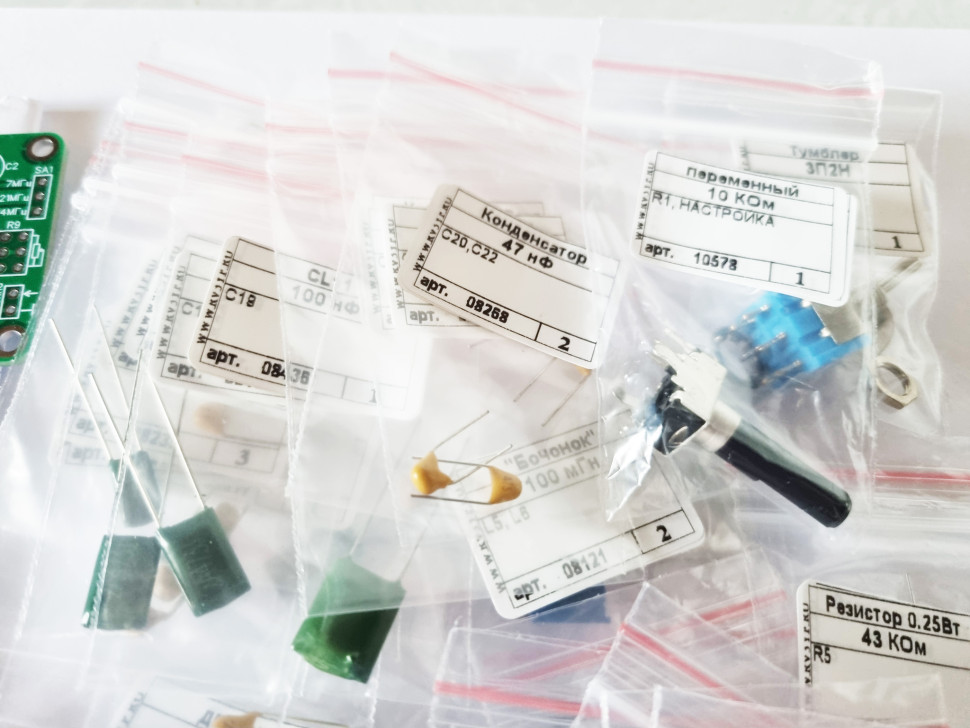

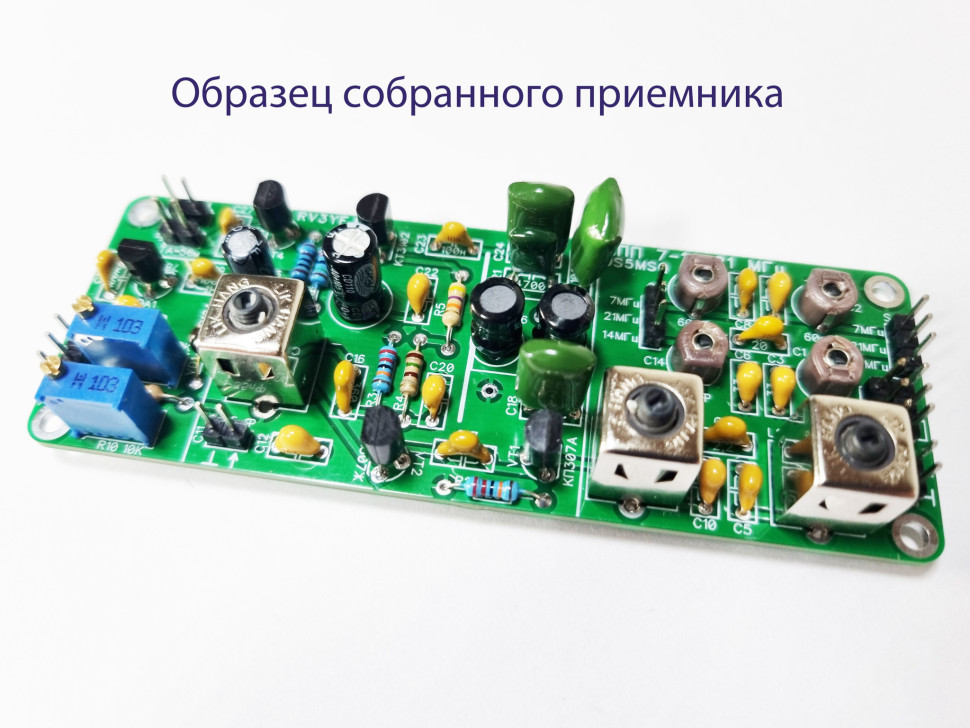

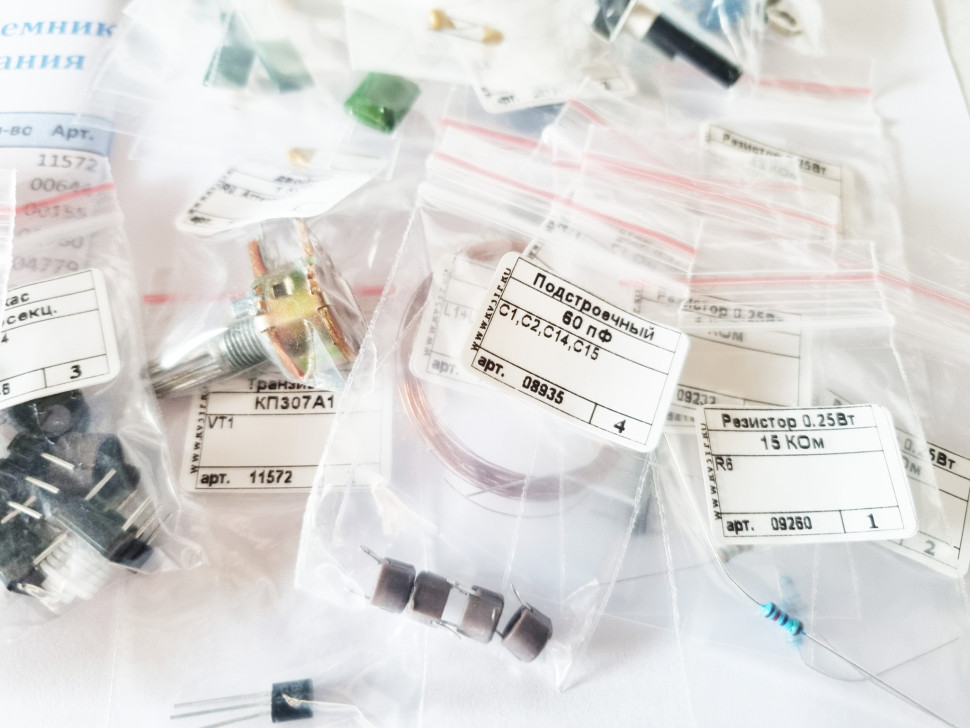

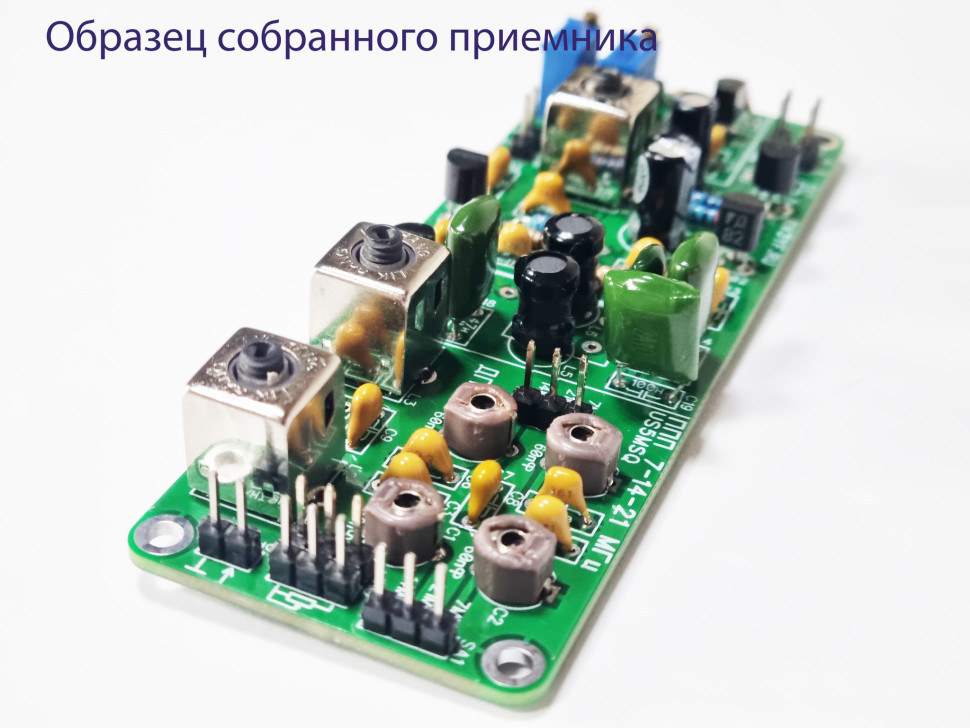

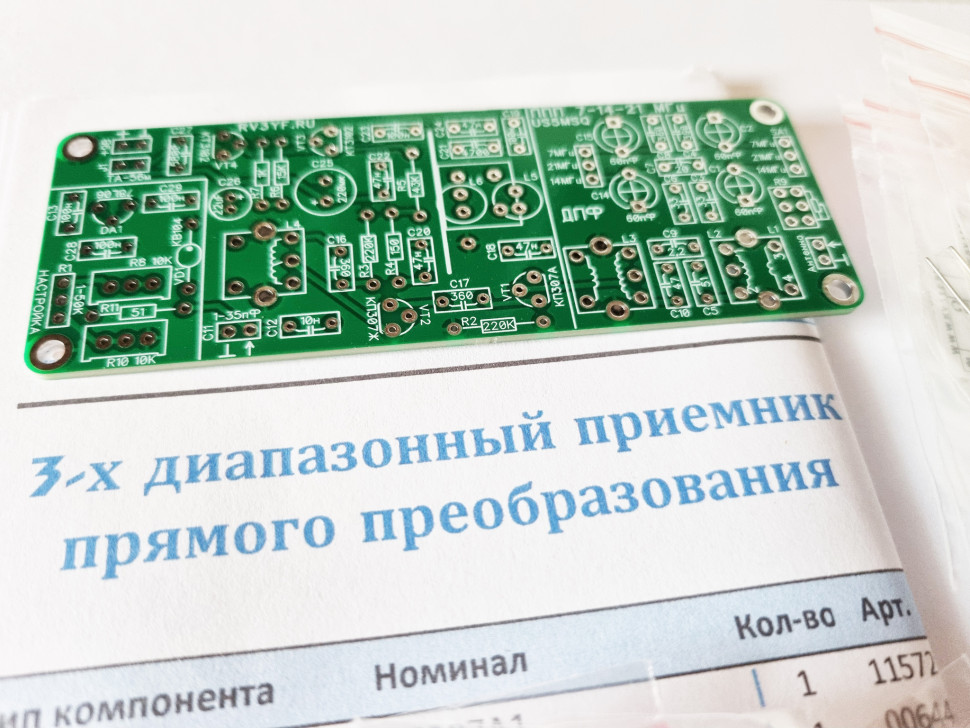

Набор для самостоятельного изготовления «Простого трехдиапазонного (7, 14, 21 МГц) приемника прямого преобразования». (С. Э. Беленецкий. Радио 11/2008г. И 12/2008г). Плата версии 3.0 Размер платы 97х38мм Путь в эфир начинающего радиолюбителя нередко начинается с постройки несложного по схеме и конструкции приемника прямого преобразования. Реализация многодиапазонных ППП традиционным путем (с переключением контуров гетеродина и входного фильтра галетным или переключателем, или используя сменные платы с контурами) приводит не только к существенному усложнению конструкции и налаживания, но и появлению проблем со стабильностью частоты ГПД. Но есть и другой, более удачный с точки зрения автора, подход. Вспомним, что частоты основных радиолюбительских КВ диапазонов образуют правильную геометрическую прогрессию, такую, что гармоники нижних диапазонов попадают на частоты других, более высокочастотных диапазонов. Поэтому имеется замечательная возможность применить в многодиапазонном ППП один не переключаемый гетеродин, работающий только на одном диапазоне, и который имеет, как правило, лучшую стабильность частоты, т.к. его монтаж получается компактнее и жестче, а главное - в его контурной цепи отсутствуют переключающие, а значит нестабильные, контакты. Структурная схема такого ГПД возможна в двух вариантах – с задающим генератором, работающим на самом высокочастотном диапазоне с последующим делением частоты цифровыми счетчиками или с задающим генератором, работающим на частоте самого низкочастотного диапазона с последующим умножением частоты в буферных каскадах. Последний способ реализован в очень интересной конструкции И.Григорова. Более того, используя свойство ключевого смесителя работать на гармониках частоты гетеродина, можно вообще обойтись без умножения частоты, что и положено в основу конструкции этого приемника. Предлагаемый вашему вниманию приемник благодаря оптимизации работы смесителя имеет лучшие на порядок чувствительность и ДД, повышенную избирательность по соседнему каналу, меньшие габариты, более экономичен, но при этом проще в изготовлении и налаживании. В нем нет дефицитных деталей и построить его смогут даже малоопытные радиолюбители. Основные технические характеристики: Диапазоны рабочих частот 7, 14, 21 МГц Полоса пропускания приемного тракта (по уровню –6 дБ) 300...2600 Гц Чувствительность приемного тракта с антенного входа при отношении с/ш 10 дБ Не хуже 0,7 мкВ Динамический диапазон по перекрестной модуляции (ДД2) при 30% АМ и расстройке 50 кГц Не менее 75 дБ Избирательность по соседнему каналу при расстройке от частоты несущей на 10 кГц Не менее 70 дБ Ток, потребляемый от внешнего стабилизированного источника питания с напряжением 9В Не более 10 мА Состав набора: печатная плата v3.0, все радиоэлементы необходимые для сборки платы, включая каркасы контуров.
