НЧ + Notch-фильтры по схеме И.Подгорного

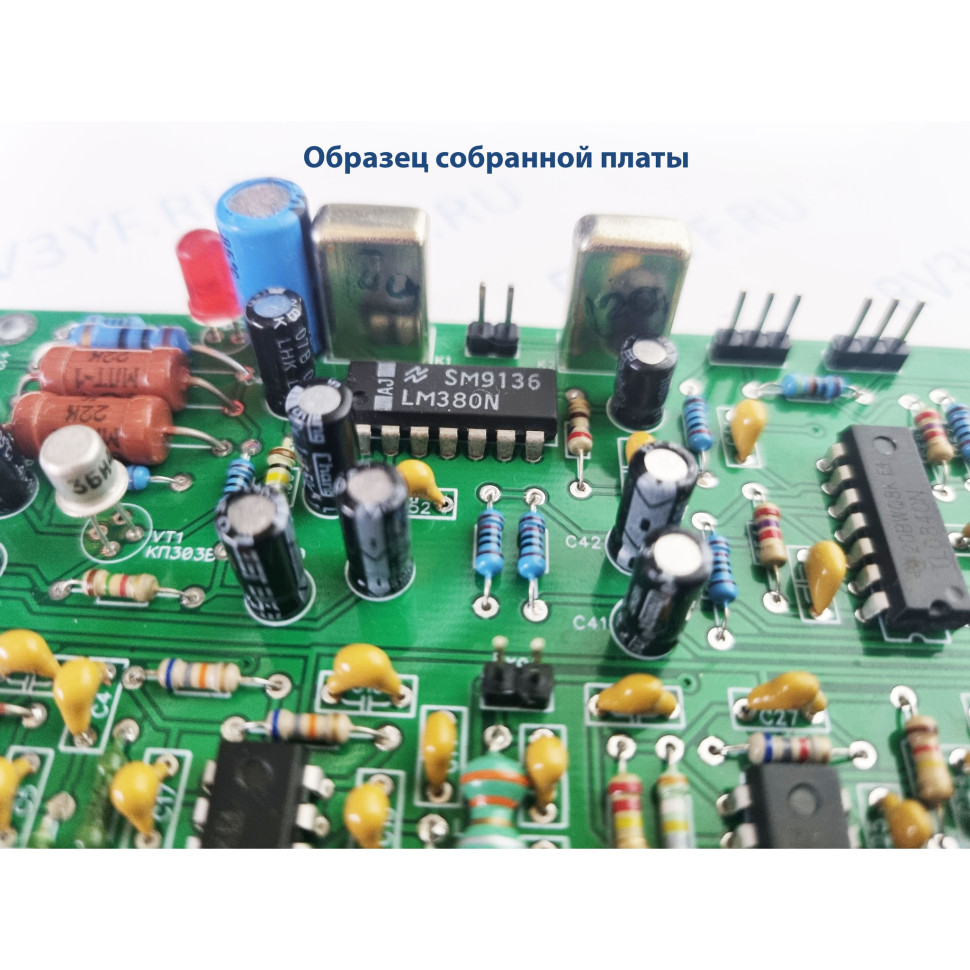

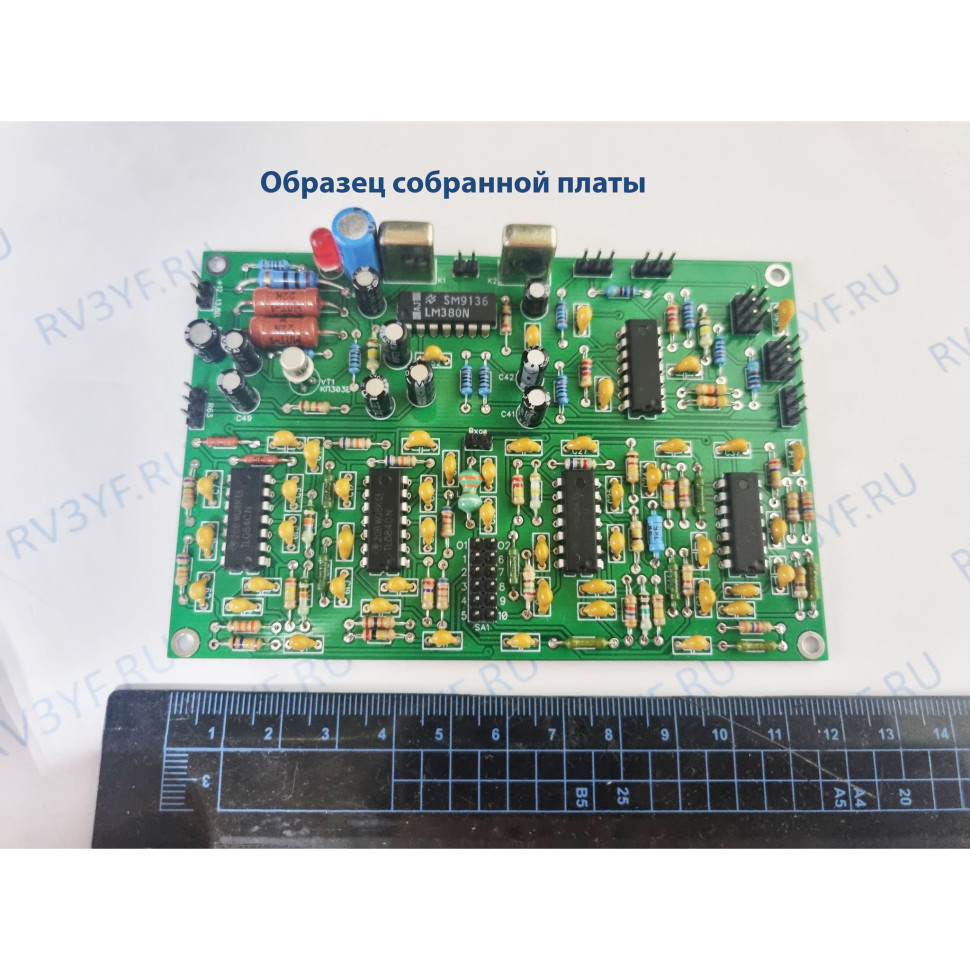

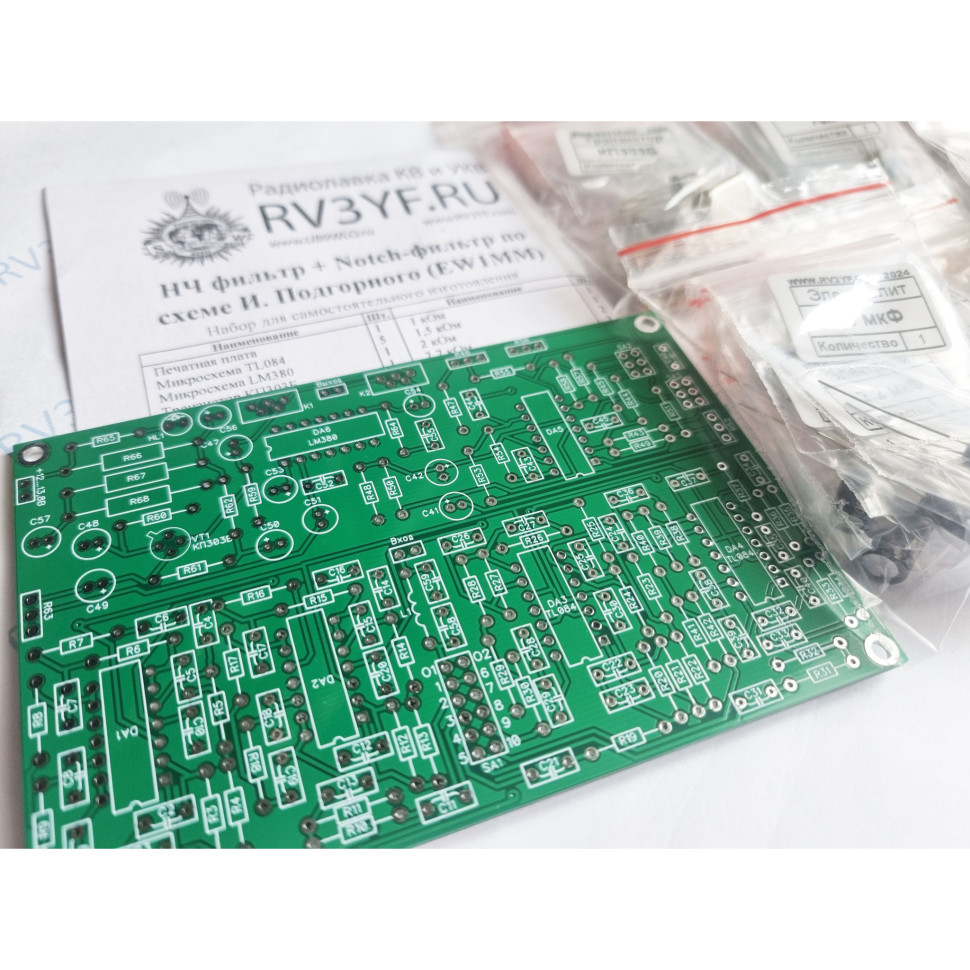

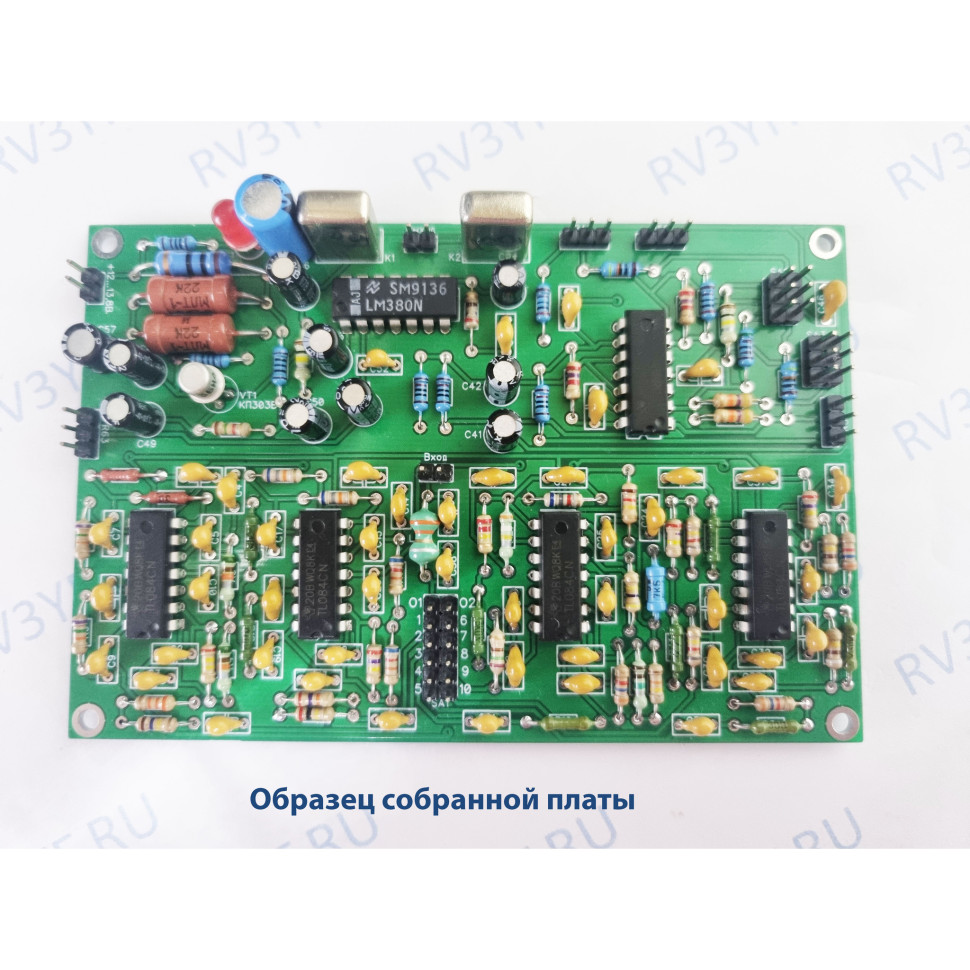

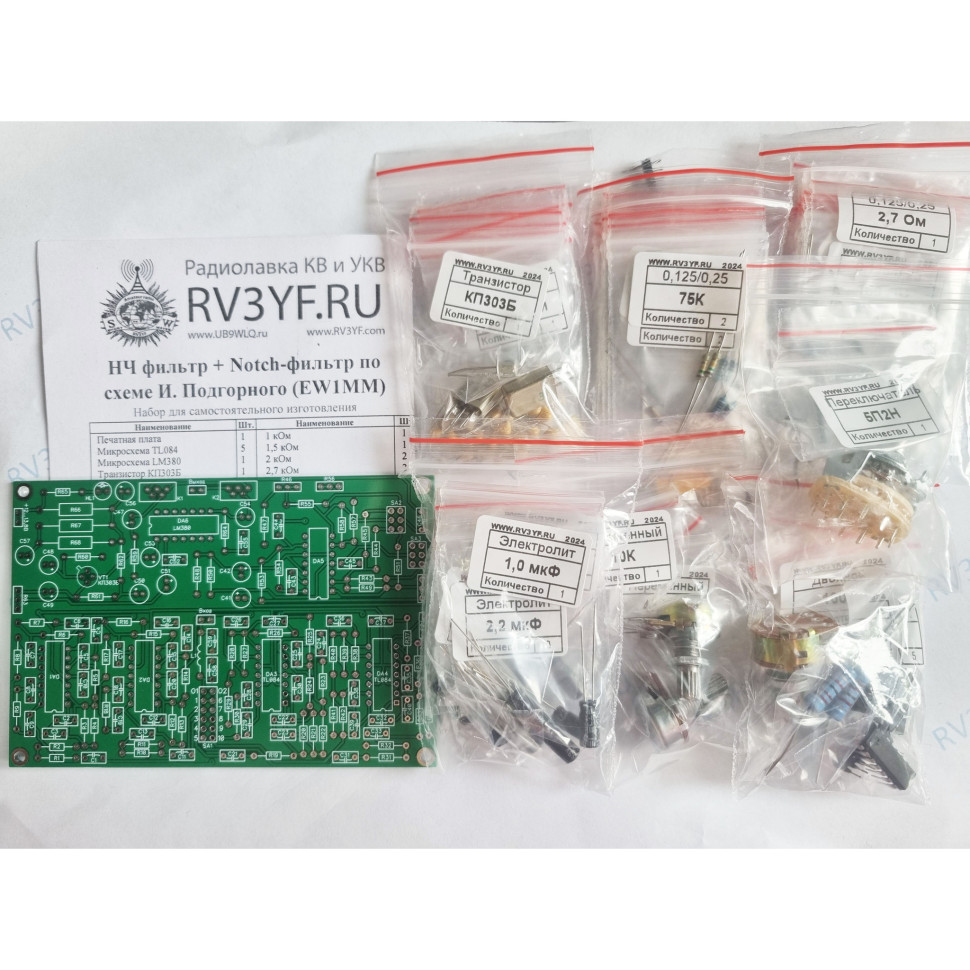

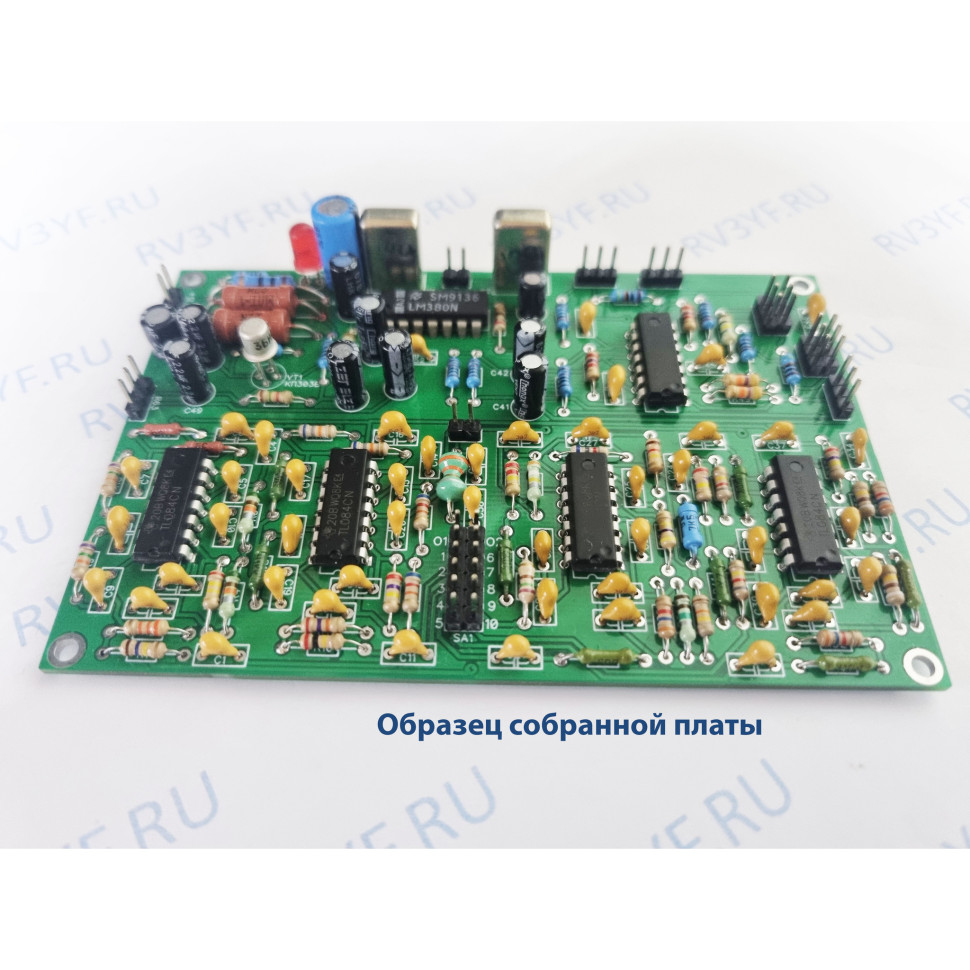

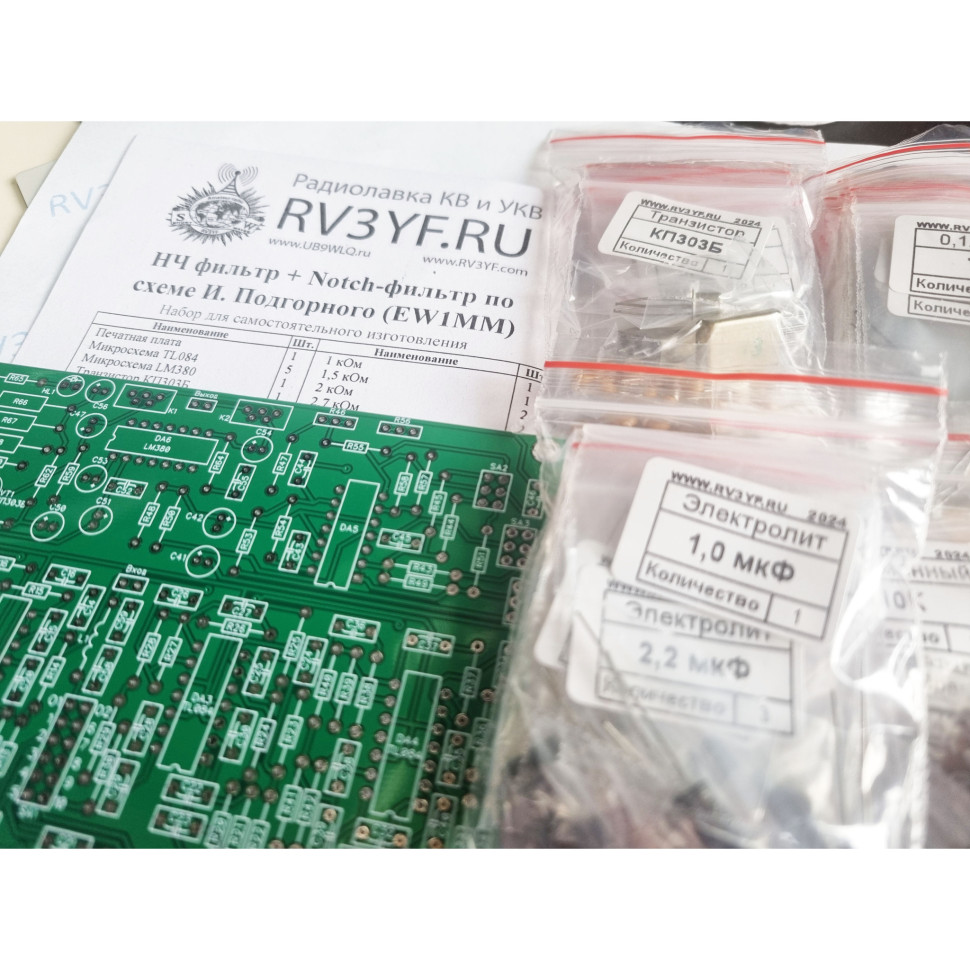

Набор для самостоятельного изготовления «НЧ-фильтра + Notch-фильтра». Версия платы 2.0. Фильтры построены по схеме И.Подгорного (EW1MM). Состав набора: печатная плата размер120х80 мм, все радиоэлементы необходимые для монтажа, переменные резисторы, тумблеры, галетный переключатель. -------------------------------------------------- Фильтрация сигналов звуковых частот широко используется радиолюбителями. Это связано с тем, что не всегда имеется возможность обрабатывать принимаемый сигнал по промежуточной частоте радиочастотного тракта приемника. Заметную роль в обработке сигналов по низкой частоте играют активные фильтры, т.е. устройства, выполненные на активных элементах – транзисторах, микросхемах. Способ реализации достаточно прост и доступен каждому. Вариант изготовления НЧ-фильтра с функцией «Notch» предложил Paul Carr (N4PC). По словам N4PC, его НЧ-фильтр имеет характеристику, близкую к характеристике кварцевого фильтра, что полностью исключает недостатки, присущие обычным пассивным RC-фильтрам. Характеристика и полоса пропускания фильтра показаны на графиках (Рис.1), а также в [1], [2] и [3]. Рис.1 Иногда активный НЧ-фильтр включают между предварительным и оконечным каскадами встроенного в приемник УНЧ. Однако следует отметить, что в этом случае у недостаточно раскаченного входным сигналом НЧ-фильтра будет нарушен такой важный параметр, как отношение сигнал-шум. Это приведет к неудовлетворительной его работе, а именно, к сопровождению приема дополнительными шумами. Вследствие этого, N4PC НЧ-фильтр подключают непосредственно к выходу УНЧ приемника. Таким образом, конструкция представляет собой выносное добавочное устройство. Автором этих строк был изготовлен N4PC НЧ-фильтр. Правильно собранное устройство сразу начало работать и не требовало каких-либо сложных настроек. Достаточно было лишь его правильно спаять. Благодаря N4PC НЧ-фильтру в течение многих лет работа в эфире приносила огромное удовольствие. Не без его помощи было сработано огромное количество интересных DX-связей. Однако, время внесло свои коррективы. Позже, изготовив еще одно устройство - активный низкочастотный CW/Notch-фильтр, описанный Борисом, RW3AY (Tks Sir!), в брошюре «Радио-Дизайн» [4], и, получив достаточно высокие результаты работы схемы, появилось огромное желание объединить эти две конструкции вместе. Отдавая должное применяемым на входе конструкции N4PC переключаемым активным НЧ фильтрам с различной полосой пропускания, выходная часть устройства – Notch-фильтр, в схеме N4PC оказался менее эффективным в работе, чем Notch-фильтр из «Радио-Дизайна» (РД). Так появился модернизированный вариант N4PC НЧ-фильтра (Рис.2), который имеет рабочее название «Notch-фильтр» и содержит на входе переключаемые активные НЧ-фильтры с различной полосой пропускания конструкции N4PC и CW/Notch-фильтр, взятый из РД. На выходе Notch-фильтра применяется дополнительный УНЧ. Низкоомные головные телефоны сопротивлением 8…300 Ом во избежание перекачки и для устранения искажений подключают к выходу УНЧ через резистор сопротивлением 270 Ом. Устройство прошло длительные испытания и в модернизированном виде (Фото 1) находится в работе в течение последних 6 лет.
