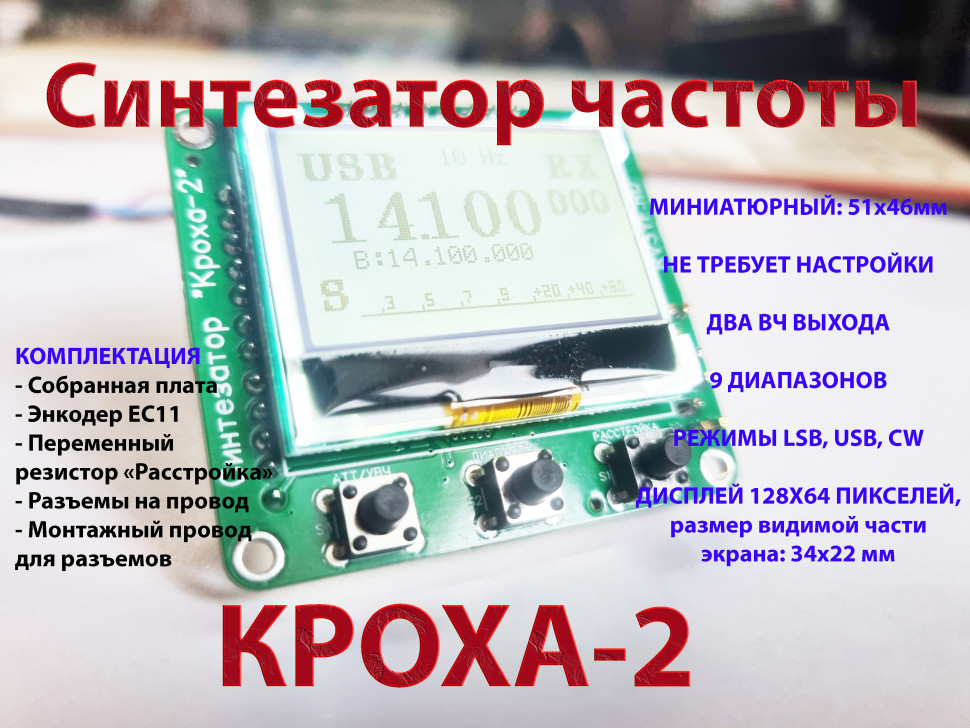

Миниатюрный синтезатор частоты "Кроха-2"

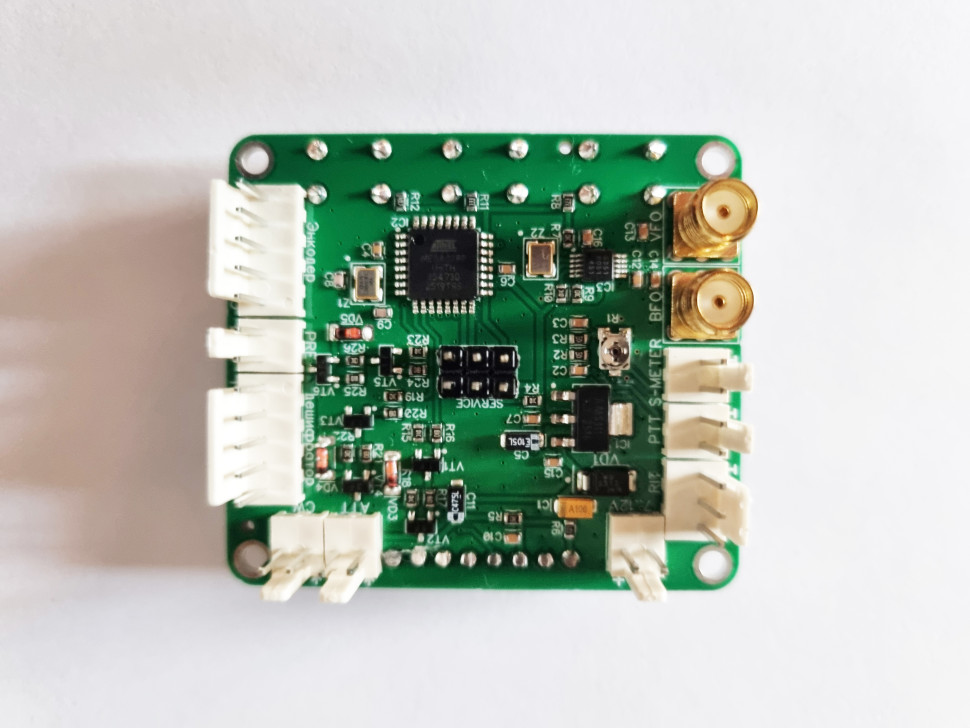

Синтезатор частоты "Кроха" выпускается с 2023 года является миниатюрным аналогом популярного синтезатора частоты на микросхеме si5351 на 9 диапазонов. Прошивка синтезатора полностью идентичная старшей версии синтезатора. Главные отличия, это: - размеры платы 52х46 мм - размеры дисплея 1,4 дюйма (диагональ 3,56 см) - всего три кнопки управления Благодаря миниатюрным размерам синтезатор может использоваться в компактных переносных QRP приемниках и трансиверах. Технические характеристики * Дисплей 128х64, диагональ 1,4" (3,56 см). • Два высокостабильных генератора работают в диапазонах от 100 КГц до 99 МГц. Задать можно любую частоту для каждого из генераторов • Управление производится энкодером и кнопками • Возможность изменения шага перестройки: 10Гц, 100Гц, 1000Гц, 100КГц и 1 МГц • Переключение между ГПД (A/B) и память частоты (A=B) • Режимы USB, LSB и CW • Наличие режима расстройки (к плате подключается переменный резистор для регулировки частоты расстройки - входит в комплект) • Поддержка S-метра (0..5В) • Функция блокировки кнопок управления • Запрограммированные диапазоны – 160, 80, 40, 30, 20, 17, 15, 12 и 10метров • 4-х битный выход на плату дешифратора на послующего управления переключением диапазонов на платах ФНЧ и ДПФ • Выходы для управления реле CW/SSB, а также на переключение УВЧ и Аттенюатора • Встроенное пользовательское меню для настройки ПЧ, частот опорного генератора для SSB и CW • Процессор Atmel Atmega328P-PU • Высококачественный дисплей разрешением 128х64 пикселей с подстветкой • Генератор частоты выполен на микросхеме Si5351a • Потребление 50-60mA, Питание 7..13,8В. Для переключения диапазонов на диапазонных полосовых фильтрах с процессора подается зашифрованный 4-х битный сигнал. Таблица шифрования диапазонов указана на схеме синтезатора и в документации. Для расшифровки сигнала на 9 диапазонов для диапазонных фильтров используется дешифратор на микросхемах К155ИД10. Дешифраторы К155ИД10 (К555ИД10) преобразуют двоичный код, поступающий на входы микросхемы в сигнал низкого уровня, появляющийся на десятичном выходе. Дешифраторы на базе К155ИД10 (К555ИД10) применяется с нагрузками, рабочий ток в которых может достигать 80 мА. Выходы К155ИД10 и К555ИД10 имеют открытые коллекторы. Время задержки распространения сигнала от адресного входа до выхода 50 нс. Ток потребления микросхем – 70 мА Набор дешифратора в набор синтезатора не входит. Продается отдельно.
