ДПФ трансивера «Клопик» на 9 диапазонов

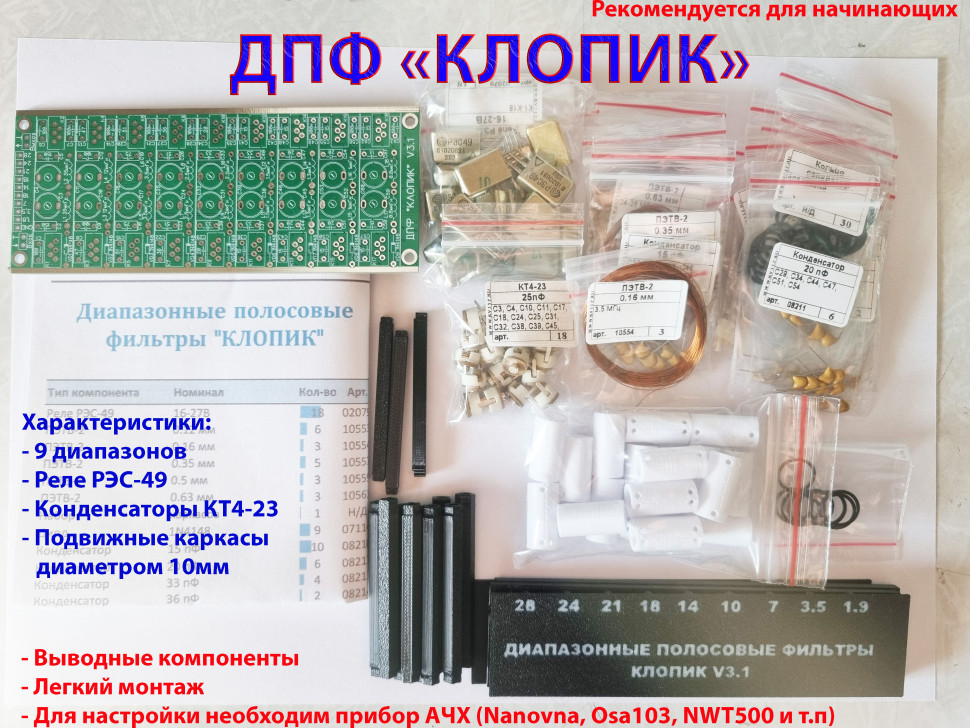

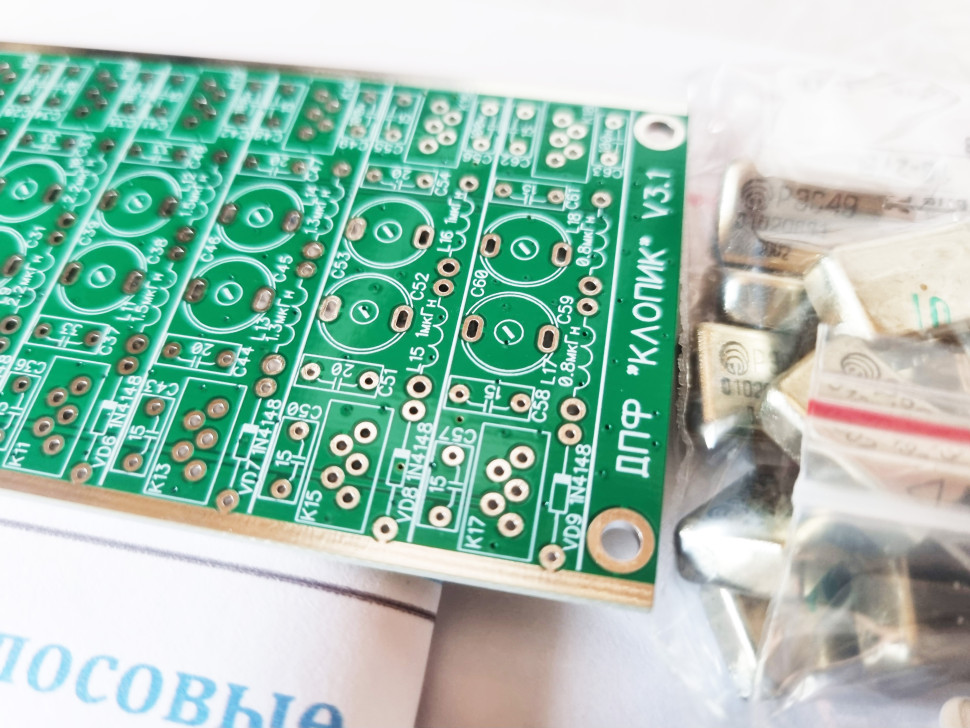

Набор самостоятельного изготовления блока ДПФ трансивера «Клопик». В трансивере «Клопик» применяются диапазонные полосовые фильтры от трансивера RA3AO (В.В. Дроздова), но без средней катушки, т.е. двухконтурные. Их делать и настраивать легче, а в таком простом аппарате этого вполне достаточно. Внутри «коробочки» расположены все компоненты: катушки индуктивности, реле РЭС49 (РЭК23) К1-К18, конденсаторы, и разъем для управления переключением диапазонов, но подстроечные конденсаторы также удобно расположить снизу, на обратной стороне печатной платы (см. иллюстрацию). Выбор в данном случаем за конструктором в зависимости от условий проекта. Катушки диапазонов 1,8 МГц и 3,5 МГц намотаны на трёхсекционных каркасах. Остальные катушки намотаны на каркасах диаметром 10 мм и длинной 50 мм, но обязательно на бумажных гильзах для облегчения настройки. Самое главное при изготовлении катушек - выдержать индуктивность катушек! Число витков и диаметр провода могут отличаться в любую сторону (в разумных пределах), но главное - индуктивность. Если выдержана индуктивность катушек, то настройка по диапазонам очень лёгкая – подстроечными конденсаторами и изменением расстояния между катушками. Управление диапазонными реле на плате выведено к разъему с соответствующими выводами. Данные ПФ могут использоваться в трансиверах «Дружба», «Десна», «Дружба-М», «Роса», «Клопик», «Слобода» и в других конструкциях. Состав набора: документация, печатная плата, реле РЭС-49 (РЭК-23) для переключения диапазонов на 16-27В, конденсаторы, каркасы контуров, провод.
