CW трансивер "Аквариус" (Aquarius)

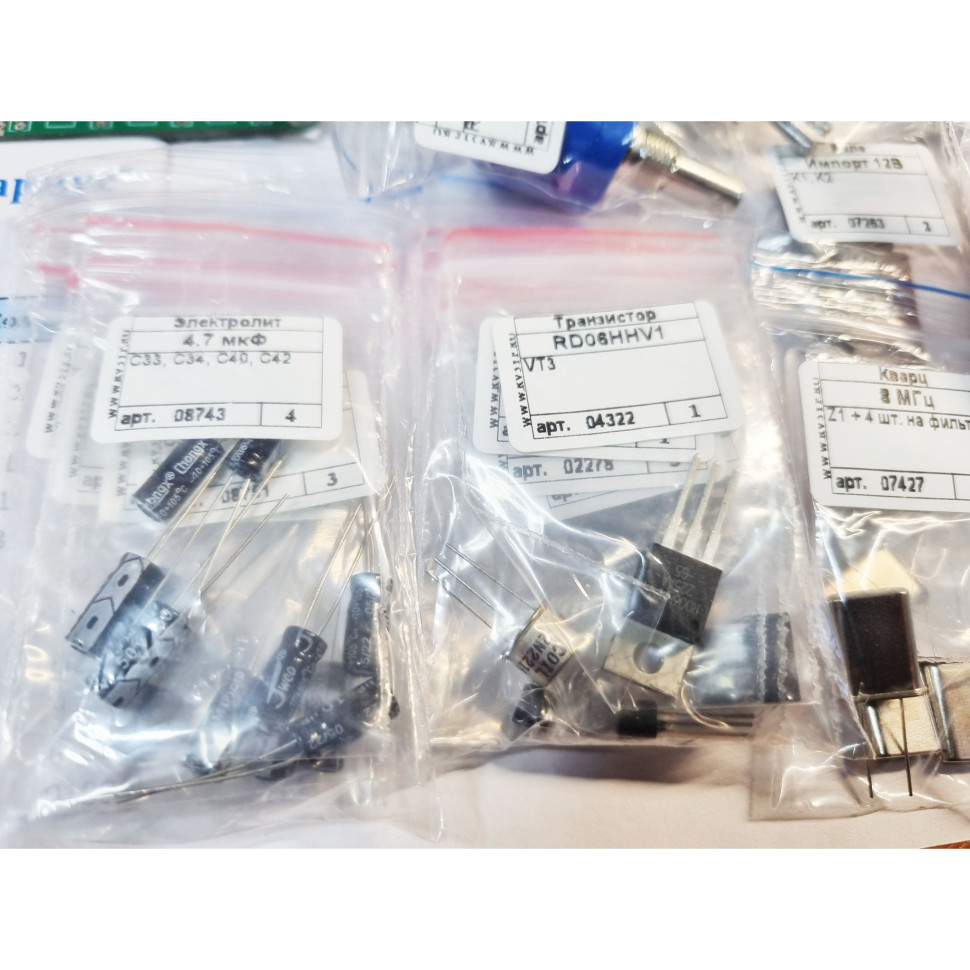

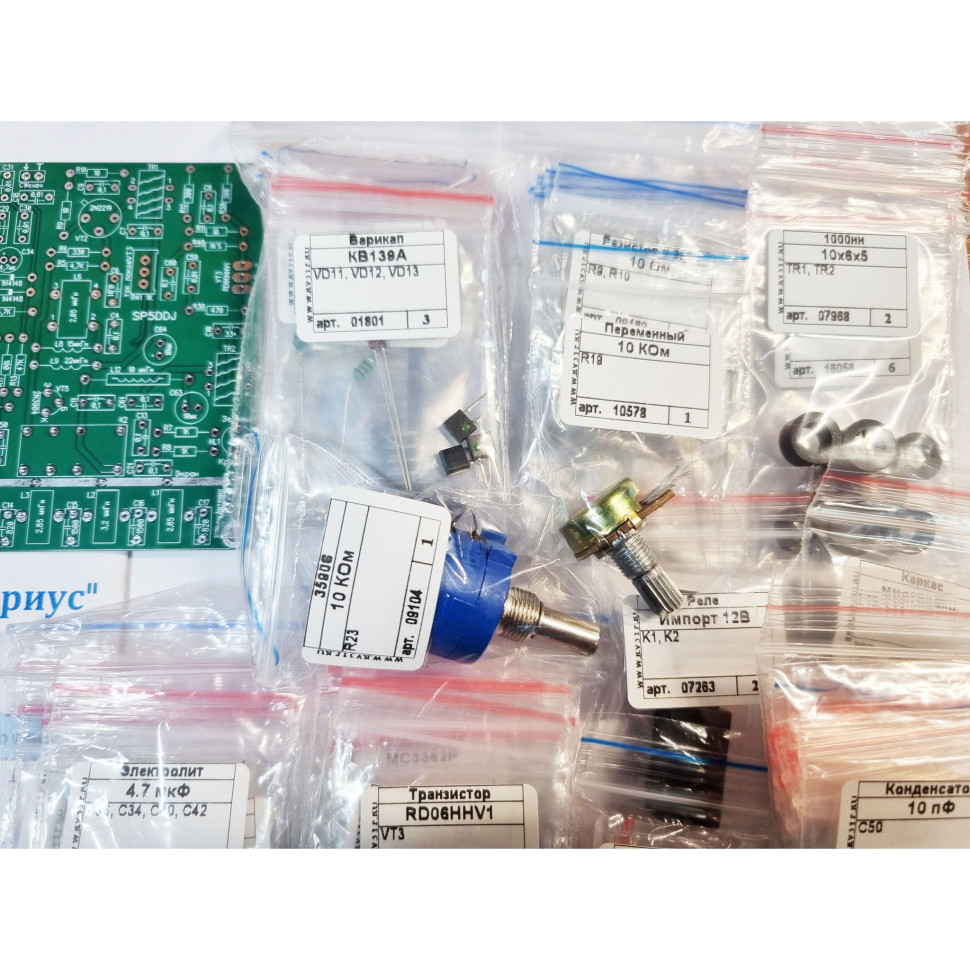

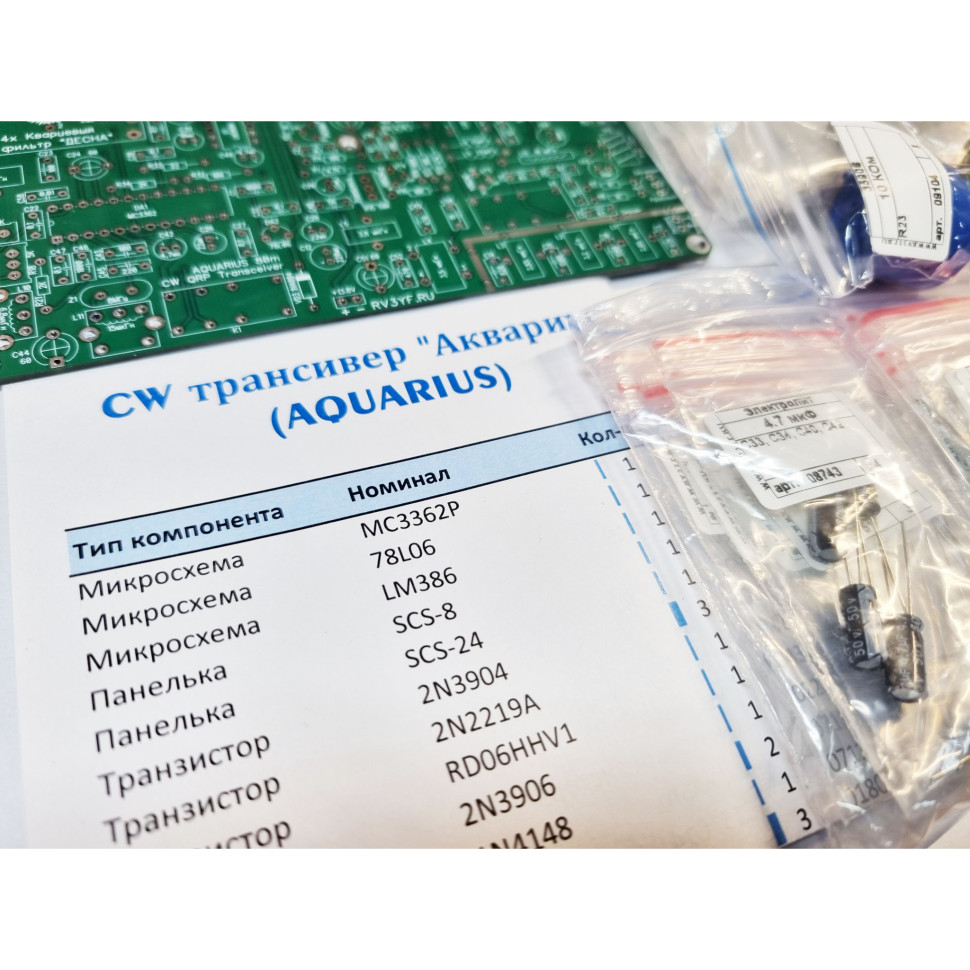

Набор для самостоятельной сборки. Каждый радиолюбитель, занимающийся любительским радиоконструированием, знает, какое удовольствие можно получить от работы устройства, созданного своими руками. Это настоящее чудо, когда из кучки резисторов, конденсаторов и транзисторов получается трансивер, на котором можно услышать любительские радиостанции и, наконец, свой собственный позывной – в ответ на вызов корреспондента. Если кто-то из читателей до этого момента не пережил чего-то подобного, то должен обязательно попробовать. В радиолюбительской литературе можно отыскать множество описаний трансиверов для самостоятельной сборки. Не все из них получили признание «самодельщиков» и широкое распространение, но, возможно, простой телеграфный CW трансивер Аквариус (Aquarius), сконструированный Влодеком, SP5DDJ, известным оператором и конструктором приемо-передающих устройств, предназначенных для работы малой мощностью, найдет своих поклонников и в СНГ. А популярность трансивера Aquarius среди польских коротковолновиков поразила не только его создателя, но и стала поводом к тому, что многие радиолюбители захотели изготовить QRP-трансивер. Блок-схема трансивера Aquarius на диапазон 80 м приведена на иллюстрации. «Сердцем» устройства является микросхема МС3362Р – узкополосный FM приемник, содержащий, среди всего прочего, приемный тракт с двойным преобразованием частоты, включая балансный смеситель и гетеродин. В трансивере Aquarius приемник работает по классической сепергетеродинной схеме с одним преобразованием частоты. Промежуточная частота (ПЧ) составляет 8МГц. Принципиальная схема трансивера приведена на рис.2. На входе приемника установлен двухконтурный полосовой фильтр. В состав схемы генератора плавного диапазона (ГПД) входят внешние элементы (катушка L7 и конденсаторы емкостью 100 и 60 пФ), подключенные к выводам 21 и 22 микросхемы МС3362Р, а также внутренние элементы микросхемы. Перестройку частоты ГПД обеспечивает многооборотный резистор сопротивлением 10 кОм. Сигнал ПЧ 8 МГц с выхода первого смесителя (вывод 19) подается на 4-кристальный кварцевый фильтр. Изменение полосы пропускания фильтра обеспечивают варикапы КВ139А, на которые подается напряжение с движка потенциометра. Сигнал с выхода кварцевого фильтра подается на вход усилителя ПЧ, а затем на смесительный детектор. В состав телеграфного генератора (BFO) входят внешние элементы подключенные к выводам 3 и 4 микросхемы. Частота генератора задается кварцевым резонатором 8 МГц. Входной НЧ сигнал через регулятор громкости подается на усилитель низкой частоты (микросхему LM386N). К выходу усилителя можно подключить громкоговоритель или головные телефоны. В режиме передачи начинает работать предварительный усилитель на транзисторе 2N3904, на вход которого поступает сигнал с выхода смесителя Смещение частоты BFO осуществляется с помощью дополнительной катушки, которая подключается к кварцевому резонатору. Основная фильтрация сигнала передатчика осуществляется резонансным контуром. В цепи коллектора драйвера 2N2219 установлен трансформатор с коэффициентом трансформации 1:4, обеспечивающий согласование с выходным каскадом на транзисторе RD06HHF1. Выходная мощность передатчика зависит от сопротивления резисторов, выставляющих ток покоя. Максимальна выходная мощность составляет около 5 Вт. На входе передающего тракта включен ФНЧ (катушки L1 – L3 и конденсаторы емкостью 820 и 1500 пФ), который так же используется в режиме приема. Состав набора: печатная плата, все компоненты, необходимые для монтажа платы, включая RD06HHF1, провод, каркасы.
