Набор для самостоятельной сборки
Предлагаемый фильтр предназначен для приема телеграфных сигналов, он состоит из включенных последовательно фильтра низких частот и фильтра высоких частот, которые выполнены на операционных усилителях КР140УД708. Параметры частото-определяющих элементов фильтров выбраны так, что АЧХ обоих фильтров имеет заметный подъем на частотах квазирезонанса.Так как ФНЧ и ФВЧ включены последовательно, то вместе они образуют полосовой фильтр.
Частота квазирезонанса ФВЧ фиксирована и равна 800 Гц, а частоту квазирезонанса ФНЧ в некоторых пределах можно изменять подстроечным резистором R1. Каждый фильтр имеет на частоте квазирезонанса коэффициент передачи около 15. Если подстройкой R1 частоту квазирезонанса ФНЧ установить 750 Гц, то фильтр в целом будет иметь характеристику, которая показана на рис.2 внизу слева. Коэффициент передачи в максимуме АЧХ (соответствует примерно 770 Гц) будет около 160. Если же ее установить 700 Гц, то АЧХ будет иметь вид, приведенных на рис.2 внизу справа. Коэффициент передачи в максимумах АЧХ будет около 60.
В большинстве случаев второй вариант настройки фильтра, обеспечивающий более широкую полосу пропускания, предпочтительнее, так как слишком узкополосные фильтры имеют тенденцию «позванивать», требуют весьма стабильных гетеродинов в аппаратуре обоих корреспондентов.
Фильтр питается от однополярного источника напряжением 9-12 В. Постоянное смещение на не инвертирующих входах операционных усилителей (половина напряжения питания) задает делитель на R7, R8.

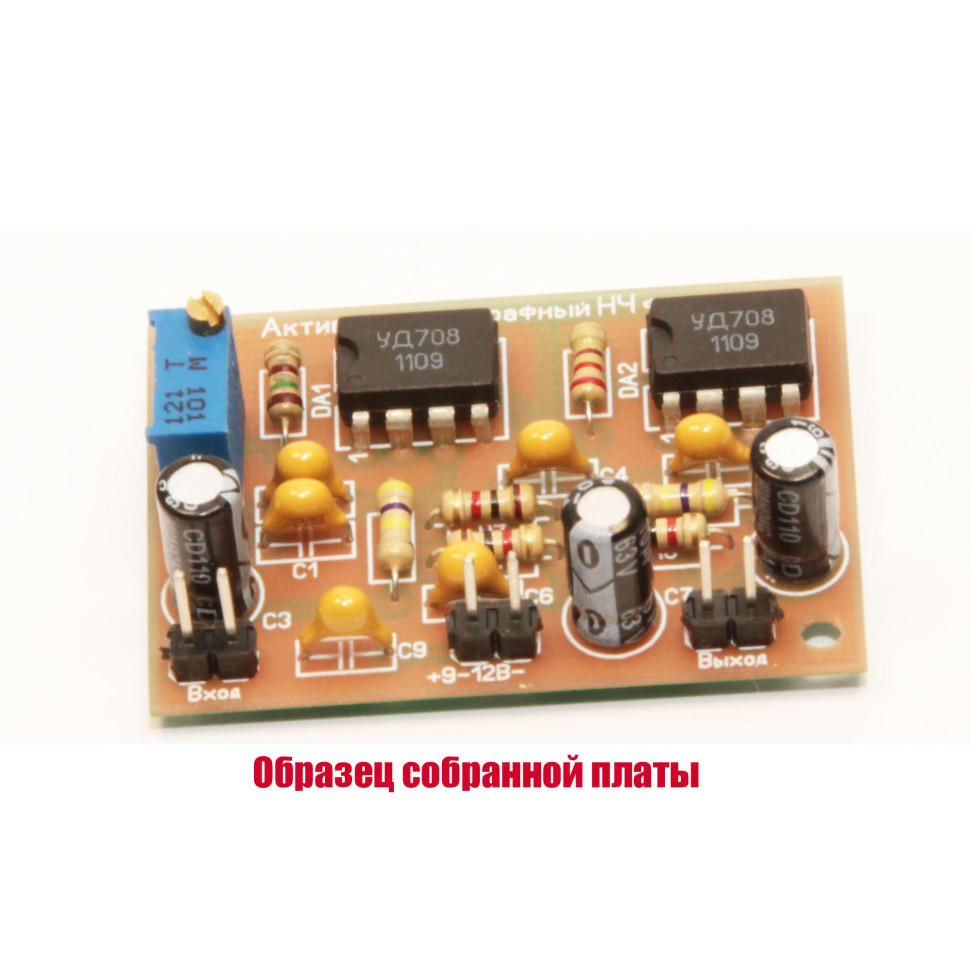

Размер платы 43х30 мм.

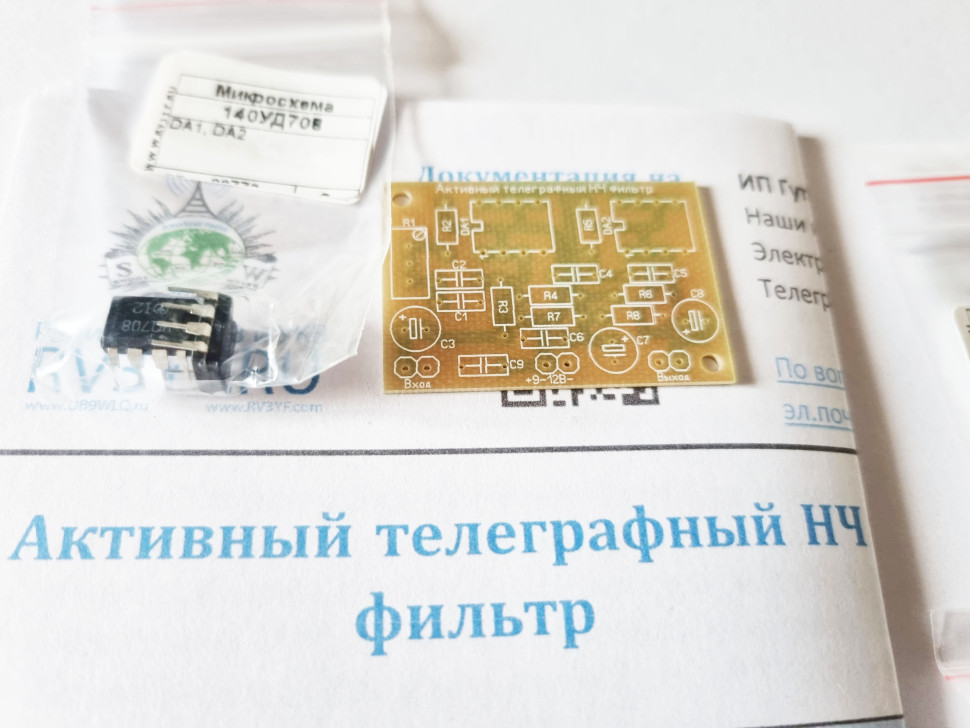

Состав набора: печатная плата, микросхемы, резисторы, конденсаторы
